986x

2021-09-07

Complemento Análisis geotécnico

En comparación con el módulo adicional RF-SOILIN (RFEM 5), se han agregado las siguientes características nuevas al complemento Análisis geotécnico para RFEM 6:

Creación del suelo en capas como un modelo en 3D a partir de la totalidad de las muestras de suelo definidas
Ley de materiales reconocida según Mohr-Coulomb para la simulación de suelos
Salida gráfica y en tablas de tensiones y deformaciones a cualquier profundidad del suelo
Consideración óptima de la interacción suelo-estructura sobre la base de un modelo general

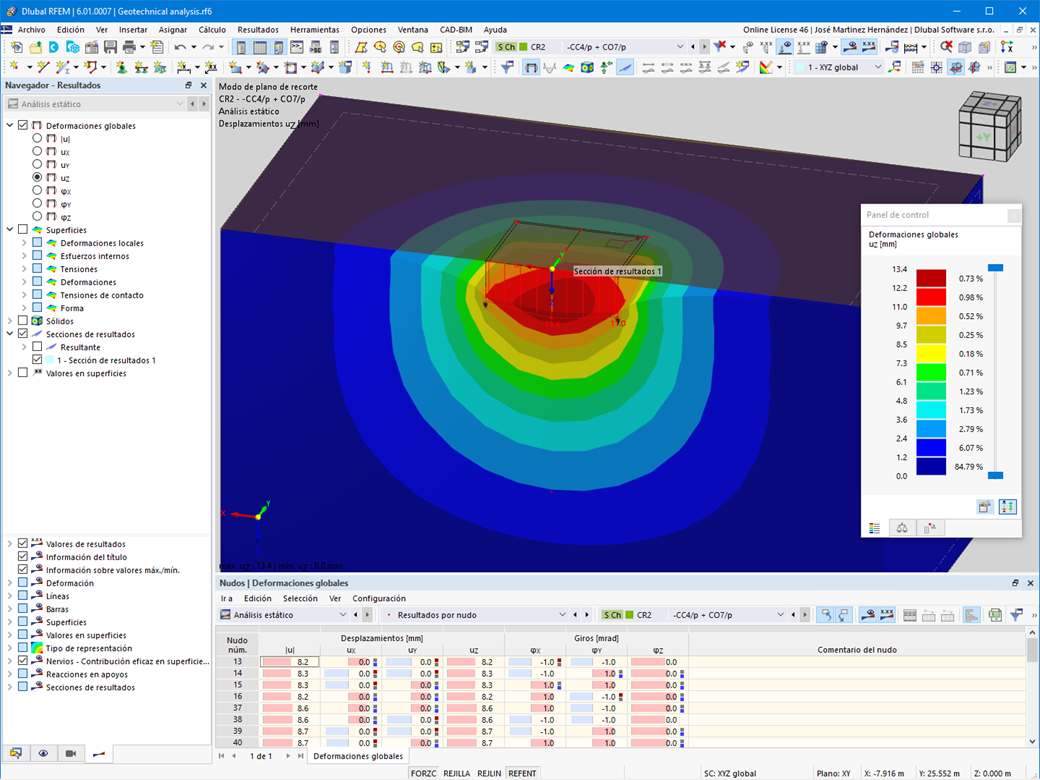

Deformaciones
