Add-On Geotechnische Analyse

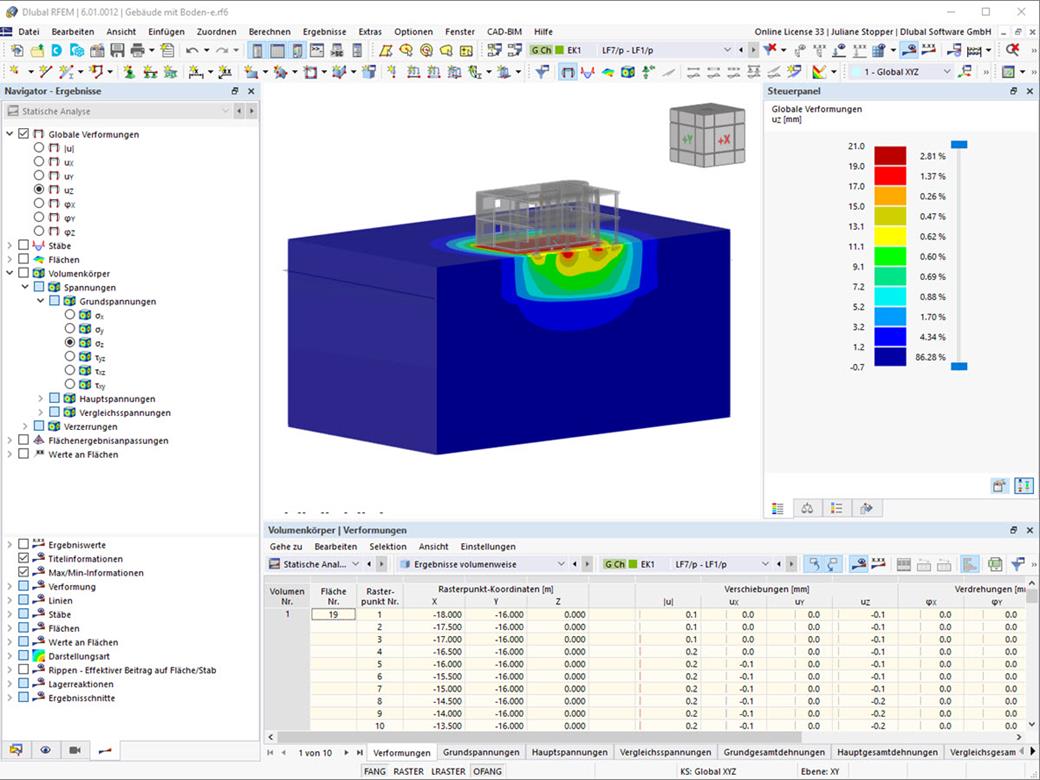

In diesem Beitrag werden die Ergebnisse der Geotechnischen Analyse und deren grafische und tabellarische Darstellung im Programm RFEM 6 thematisiert.

Da die realitätsnahe Ermittlung der Baugrundverhältnisse die Qualität der Gebäudestatik maßgeblich beeinflusst, ist für die Ermittlung des zu untersuchenden Bodenkörpers in RFEM 6 das Add-On Geotechnische Analyse verfügbar.

Wie die Daten aus Feldversuchen im Add-On bereitgestellt und die Eigenschaften aus Bodenproben zur Ermittlung der betreffenden Bodenmassive genutzt werden können, wurde im Knowledge Base-Beitrag „Bodenkörper aus Bodenproben erzeugen in RFEM 6“ vorgestellt. In diesem Beitrag wird hingegen das Verfahren zur Berechnung von Setzungen und Bodenpressungen für ein Stahlbetongebäude diskutiert.

In diesem Artikel erfahren Sie, wie Sie in RFEM 6 bzw. RSTAB 9 Seiltragwerke modellieren und bemessen können.

Sie wissen bereits, dass die Modellierung sowie die Analyse von Boden und Bauwerk im Gesamtmodell möglich ist. Dadurch haben Sie die Boden-Bauwerk-Interaktion explizit berücksichtigt. Mit der Modifikation einer Komponente erreichen Sie die unmittelbare korrekte Berücksichtigung in der Analyse sowie in den Ergebnissen für das gesamte System aus Boden und Bauwerk.

Sie sind bereit für die Auswertung? Dafür stehen Ihnen Berechnungsdiagramme zur Verfügung, die den Verlauf eines bestimmten Ergebnisses während einer Berechnung darstellen.

Die Belegung der vertikalen und horizontalen Achse des Berechnungsdiagramms können Sie frei definieren. Dadurch ist es Ihnen möglich, beispielsweise den Verlauf der Setzung eines bestimmten Knotens abhängig von der Belastung zu betrachten.

Die Dokumentation Ihrer Daten erfolgt stets in einem mehrsprachig konzipierten Ausdruckprotokoll. Sie können den Inhalt jederzeit anpassen und ihn als Vorlage ablegen. Auch Grafiken, Texte, MathML-Formeln und PDF-Dokumente benötigen lediglich einige Klicks von Ihrer Seite, um in das Protokoll eingefügt zu werden.
