RWIND 2 | Entrada de datos

RWIND 2 y RFEM 6 ahora se pueden usar para calcular cargas de viento a partir de presiones de viento medidas experimentalmente en superficies. Básicamente, hay dos métodos de interpolación disponibles para distribuir las presiones medidas en puntos aislados a través de las superficies. La distribución de presión deseada se puede lograr utilizando el método y la configuración de parámetros apropiados.

La creación de un ejemplo de validación para la dinámica de fluidos computacional (CFD) es un paso crítico para garantizar la precisión y fiabilidad de los resultados de la simulación. Este proceso implica la comparación de los resultados de las simulaciones de CFD con datos experimentales o analíticos de escenarios del mundo real. El objetivo es establecer que el modelo de CFD pueda replicar fielmente los fenómenos físicos que se pretende simular. Esta guía describe los pasos esenciales en el desarrollo de un ejemplo de validación para la simulación de CFD, desde la selección de un escenario físico adecuado hasta el análisis y comparación de los resultados. Al seguir meticulosamente estos pasos, los ingenieros e investigadores pueden mejorar la credibilidad de sus modelos de CFD, allanando el camino para su aplicación eficaz en diversos campos como la aerodinámica, la industria aeroespacial y los estudios medioambientales.

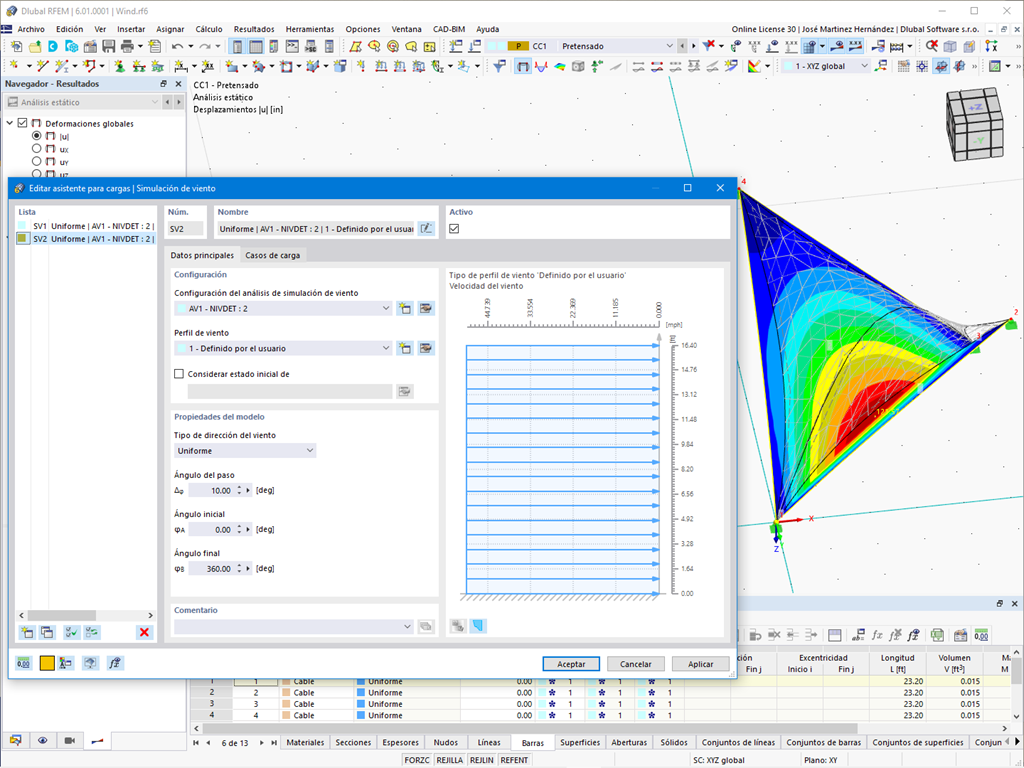

La dirección del viento juega un papel crucial en la configuración de los resultados de las simulaciones de dinámica de fluidos computacional (CFD) y el diseño estructural de edificios e infraestructuras. Es un factor determinante para evaluar cómo interactúan las fuerzas del viento con las estructuras, influyendo en la distribución de las presiones del viento y, en consecuencia, en las respuestas estructurales. Comprender el impacto de la dirección del viento es esencial para desarrollar diseños que puedan soportar fuerzas de viento variables, garantizando la seguridad y durabilidad de las estructuras. La dirección del viento simplificada ayuda a ajustar las simulaciones de CFD y guiar los principios de diseño estructural para un rendimiento y una resistencia óptimos contra los efectos inducidos por el viento.

Puede mostrar los resultados de RWIND directamente en el programa principal. En el Navegador - Resultados, seleccione el tipo de resultado "Análisis de simulación de viento" de la lista superior.

Actualmente, están disponibles los siguientes resultados, que se refieren a la malla computacional de RWIND:

• Presión superficial
• Coeficiente cp de la superficie
• Distancia al muro y+ (flujo estacionario)

Ir al vídeo explicativo

¿Ya conoce el editor para el control de refinamientos de mallas? ¡Es una gran ayuda para su trabajo! ¿Por qué? Es fácil, le ofrece las siguientes opciones:

• Visualización gráfica de las áreas con refinamientos de malla
• Refinamiento de malla de zonas
• Desactivación del refinamiento de malla sólida en 3D estándar con la transversión en los refinamientos de malla en 3D manuales correspondientes.

Estas opciones le ayudan a formular una regla adecuada para mallar todo el modelo, incluso para los modelos con dimensiones poco comunes. Utilice el editor para definir de forma eficiente pequeños detalles del modelo en grandes edificios o áreas de malla detalladas en el área del recubrimiento del modelo. ¡Quedará asombrado!

• Cálculo del flujos de viento turbulentos incompresibles estacionarios utilizando el solucionador SimpleFOAM del paquete de software OpenFOAM®
• Esquema numérico según el primer y segundo orden
• Modelos de turbulencia RAS k-ω y RAS k-ε
• Consideración de la rugosidad de las superficies dependiendo de las zonas del modelo
• Diseño de modelos a través de archivos VTP, STL, OBJ e IFC
• Funcionamiento a través de la interfaz bidireccional de RFEM o RSTAB para importar geometrías de modelos con cargas de viento basadas en normativas y exportar casos de cargas de viento con tablas de informes basadas en sondas
• Cambios de modelo intuitivos mediante arrastrar y soltar, y ayuda de ajuste gráfico
• Generación de una envolvente de malla retráctil alrededor de la geometría del modelo
• Consideración de objetos del entorno (edificios, terreno, etc.)
• Descripción de la carga de viento en función de la altura (velocidad del viento e intensidad de la turbulencia)
• Mallado automático dependiendo del nivel de detalle seleccionado
• Consideración de mallas de capas cerca de las superficies del modelo
• Cálculo paralelo con la utilización óptima de todos los núcleos del procesador de una computadora
• Salida gráfica de los resultados de la superficie en las superficies del modelo (presión de la superficie, coeficientes Cp)
• Salida gráfica del campo de flujo y resultados vectoriales (campo de presión, campo de velocidad, campos de turbulencia - k-ω y turbulencia - k-ε, vectores de velocidad) en los planos de Clipper/Slicer
• Visualización del flujo de viento en 3D a través de gráficos animados con líneas de corriente
• Definición de sondeos de puntos y líneas
• Interfaz de usuario multilingüe (español, inglés, francés, alemán, checo, italiano, polaco, portugués, ruso y chino)
• Cálculos de varios modelos en un proceso por lotes
• Generador para crear modelos girados para simular diferentes direcciones del viento
• Interrupción opcional y continuación del cálculo
• Panel de color individual por gráfico de resultados
• Visualización de diagramas con salida de resultados por separado en ambos lados de una superficie
• Salida de la distancia adimensional al muro en y+ en los detalles del inspector de malla para la malla del modelo simplificado
• Determinación del esfuerzo cortante en la superficie del modelo a partir del flujo alrededor de este
• Cálculo con un criterio de convergencia alternativo (puede seleccionar entre los tipos residuales de presión o resistencia al flujo en los parámetros de simulación)
