RWIND 2 | Vstupní údaje

Programy RWIND 2 a RFEM 6 lze nyní použít pro výpočet zatížení větrem z experimentálně naměřených tlaků od větru na plochách. V zásadě jsou k dispozici dvě interpolační metody pro rozložení tlaků měřených v izolovaných bodech po plochách. Vhodnou metodou a nastavením parametrů lze dosáhnout požadovaného rozdělení tlaku.

Vytvoření ověřovacího příkladu pro výpočetní dynamiku tekutin (CFD) je rozhodujícím krokem pro zajištění přesnosti a spolehlivosti výsledků simulace. Tento proces zahrnuje porovnání výsledků CFD simulací s experimentálními nebo analytickými daty z reálných scénářů. Cílem je prokázat, že CFD model může věrně kopírovat fyzikální jevy, které má simulovat. Tento průvodce popisuje základní kroky při vývoji ověřovacího příkladu pro CFD simulaci, od výběru vhodného fyzikálního scénáře až po analýzu a porovnání výsledků. Pečlivým dodržováním těchto kroků mohou inženýři a výzkumní pracovníci zvýšit důvěryhodnost svých CFD modelů a připravit cestu pro jejich efektivní použití v různých oblastech, jako je aerodynamika, letecký průmysl nebo environmentální studie.

Směr větru hraje zásadní roli při CFD (Computational Fluid Dynamics) simulaci a při statickém návrhu budov a infrastruktury. Jedná se o určující faktor pro posouzení interakce sil od větru s konstrukcemi, ovlivňující rozložení tlaků od větru a následně i odezvu konstrukce. Pochopení vlivu směru větru je nezbytné pro vypracování návrhů, které mohou odolávat proměnným silám větru a zajišťují bezpečnost a trvanlivost konstrukcí. Zjednodušeně řečeno, směr větru pomáhá vyladit CFD simulace a řídí principy návrhu pro optimální chování a odolnost proti účinkům větru.

Výsledky programu RWIND si můžete zobrazit přímo v hlavním programu. V navigátoru Výsledky vyberte ze seznamu nahoře typ výsledků "Analýza simulace větru".

V současnosti máte k dispozici následující výsledky, které se vztahují k výpočetní síti programu RWIND:

• Plošný tlak
• Koeficient cp plochy
• Vzdálenost stěny y+ (stacionární proudění)

K názornému videu

Znáte již editor pro úpravu zahuštění sítě? Bude vám při práci velkým pomocníkem! Proč? Zcela jednoduše – jsou v něm k dispozici následující možnosti:

• Grafická vizualizace oblastí se zahuštěním sítě prvků
• Zahuštění sítě na zónách
• Možnost deaktivovat standardní 3D zahuštění sítě objemů s přechodem na odpovídající ruční 3D zahuštění sítě

Tyto možnosti vám pomohou formulovat vhodná pravidla pro vytvoření sítě celého modelu, a to i u modelů neobvyklých rozměrů. Použijte editor pro efektivní zadání malých detailů modelu na velkých budovách nebo detailní oblasti sítě v úplavu za modelem. Budete nadšeni!

• Výpočet stacionárního nestlačitelného turbulentního proudění pomocí řešiče SimpleFOAM ze softwarového balíčku OpenFOAM^®.
• Numerické schéma prvního a druhého řádu
• Modely turbulence RAS k-ω a RAS k-ε
• Zohlednění drsnosti povrchu v závislosti na oblasti modelu
• Vytvoření modelu pomocí souborů VTP, STL, OBJ a IFC
• Obsluha přes obousměrné rozhraní programu RFEM nebo RSTAB pro import geometrií modelů s normovanými zatíženími větrem a export zatěžovacích stavů zatížení větrem pomocí tabulek tiskového protokolu podle sond
• Intuitivní změny modelu pomocí funkce Drag & Drop a grafických nástrojů
• Generování Shrink-Wrap sítě na geometrii modelu
• Zohlednění okolních objektů (budovy, terén atd.)
• Popis zatížení větrem v závislosti na výšce (rychlost větru a intenzita turbulence)
• Automatické síťování v závislosti na zvolené hloubce detailu
• Zohlednění sítí vrstev v blízkosti povrchu modelu
• Paralelní výpočet s optimálním využitím všech procesorových jader počítače
• Grafické zobrazení výsledků ploch na povrchu modelu (plošný tlak, součinitele Cp)
• Grafický výstup výsledků pole proudění a vektorových výsledků (tlakové pole, pole rychlostí, pole turbulence k-ω a k-ε, vektory rychlostí) v rovinách ořezávacího boxu / roviny
• Zobrazení 3D proudění větru pomocí animovaných proudnic
• Zadání bodových a liniových sond
• Vícejazyčné ovládání programu (čeština, němčina, angličtina, španělština, francouzština, italština, polština, portugalština, čínština a ruština)
• Výpočty několika modelů v jednom procesu dávkového zpracování

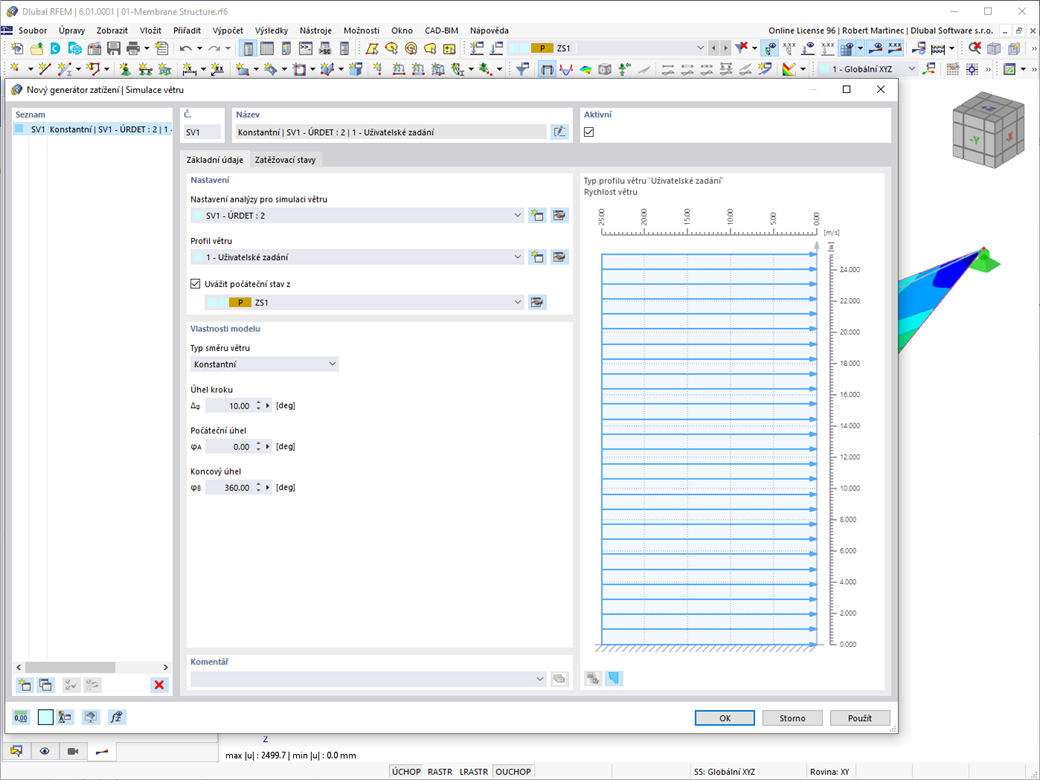

• Generátor pro vytváření natočených modelů pro simulaci různých směrů větru
• Volitelné přerušení a pokračování výpočtu
• Individuální panel barev pro zobrazení výsledků
• Zobrazení grafů s odděleným výstupem výsledků pro obě strany plochy
• Zobrazení bezrozměrné vzdálenosti stěn y+ v detailech kontroly sítě pro síť zjednodušeného modelu
• Stanovení smykového napětí na povrchu modelu od proudění okolo modelu
• Výpočet s alternativním konvergenčním kritériem (v parametrech simulace můžete volit mezi typy reziduí: tlak nebo odporová síla)
