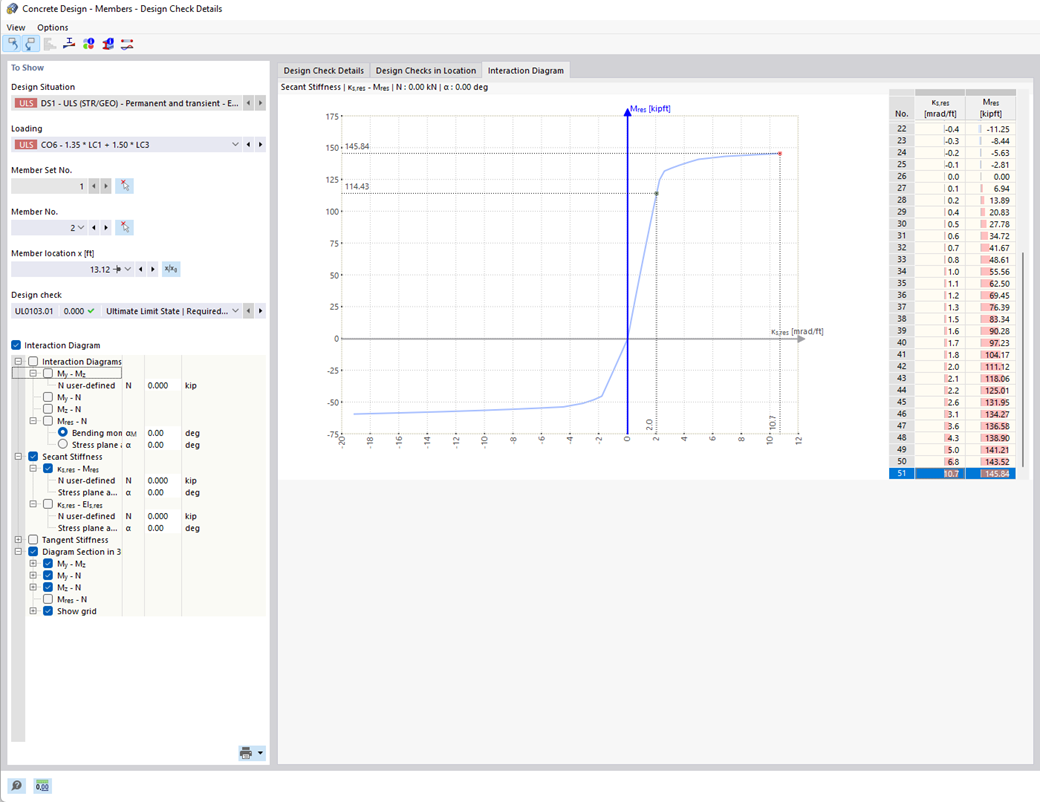

Dependiendo del esfuerzo axil N, puede generar una línea de curvatura de momento para cualquier vector de momento. El programa también le muestra los pares de valores del diagrama mostrado en una tabla. Además, puede activar la rigidez secante y la rigidez tangente de la sección de hormigón armado, perteneciente al diagrama de curvatura de momentos, como un diagrama adicional.
Cálculo de hormigón | Línea de curvatura de momento de secciones transversales de hormigón armado
