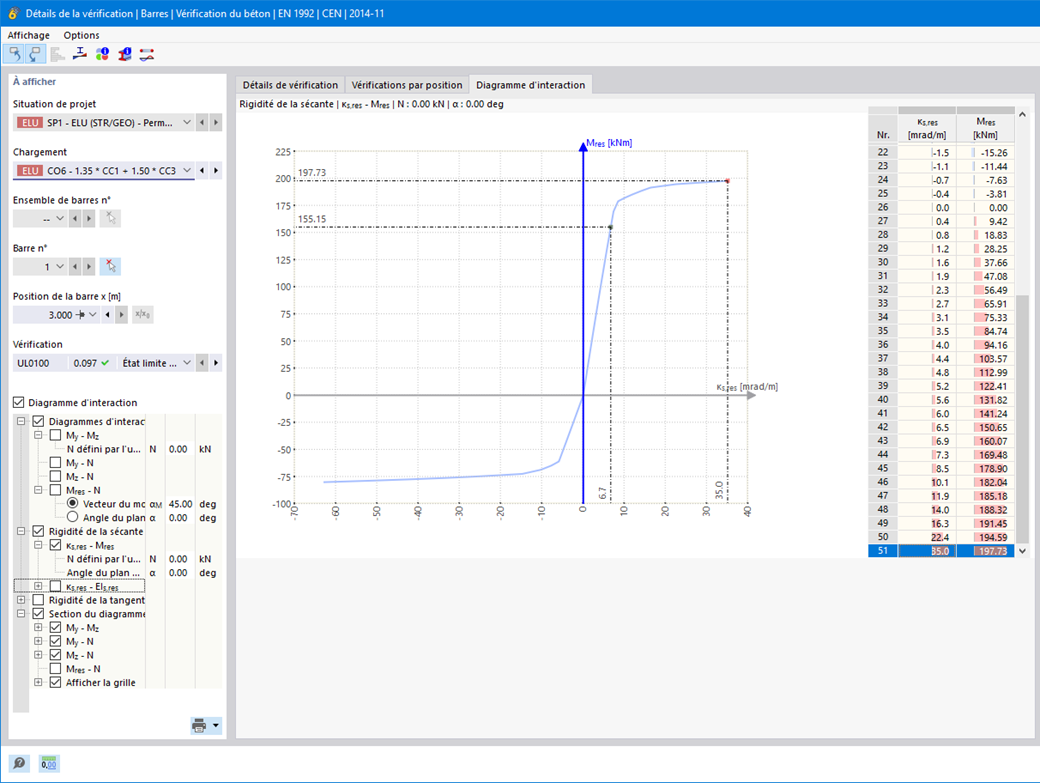

En fonction de l'effort normal N, vous pouvez générer une ligne moment-courbure pour n'importe quel vecteur de moment. Le logiciel affiche également les paires de valeurs du diagramme dans un tableau. Vous pouvez également activer la rigidité sécante et la rigidité tangente de la section en béton armé appartenant au diagramme moment-courbure en tant que diagramme supplémentaire.
Vérification du béton | Moment-courbure des sections en béton armé
Le logiciel de calcul de structure vous offre une vue d'ensemble claire de toutes les vérifications effectuées selon la norme de calcul. Vous devez définir un critère de vérification pour chaque vérification. Outre la vérification à l'état limite ultime et à l'état limite de service, le logiciel vérifie également les règles de calcul de la norme. Chaque contrôle de vérification apporte des détails de calcul correspondants dans lesquels les valeurs d'entrée, les résultats intermédiaires et les résultats finaux sont organisés de manière structurée. Parmi les détails du calcul, vous pouvez voir le processus de calcul détaillé avec toutes les formules appliquées, les sources de la norme et les résultats dans une fenêtre d'informations.
Vous pouvez afficher les contraintes et déformations existantes d'une section en béton et des armatures sous forme d'image de contrainte 3D ou de graphique 2D. Selon les résultats sélectionnés dans l'arborescence de résultats des détails de calcul, les contraintes ou déformations dans les armatures longitudinales définies sont affichées sous les actions de charge ou les efforts internes limites.
Les propriétés du béton dépendantes du temps, telles que le fluage et le retrait, sont très importantes pour vos calculs. Vous pouvez les définir directement pour le matériau dans le logiciel de calcul de structure. Dans la boîte de dialogue de saisie, le programme affiche graphiquement l'évolution dans le temps de la fonction de fluage ou de retrait. Vous pouvez sélectionner la modification que vous souhaitez apporter à l'âge du béton, par exemple, en raison d'un traitement thermique.
Déterminez la déformation des barres et des surfaces en tenant compte de la section en béton armé fissurée (état II) ou non fissurée (état I). Lors de la détermination de la rigidité, vous pouvez considérer la rigidité en traction entre les fissures, appelée 'Raidissement en traction', selon la norme de calcul utilisée.
