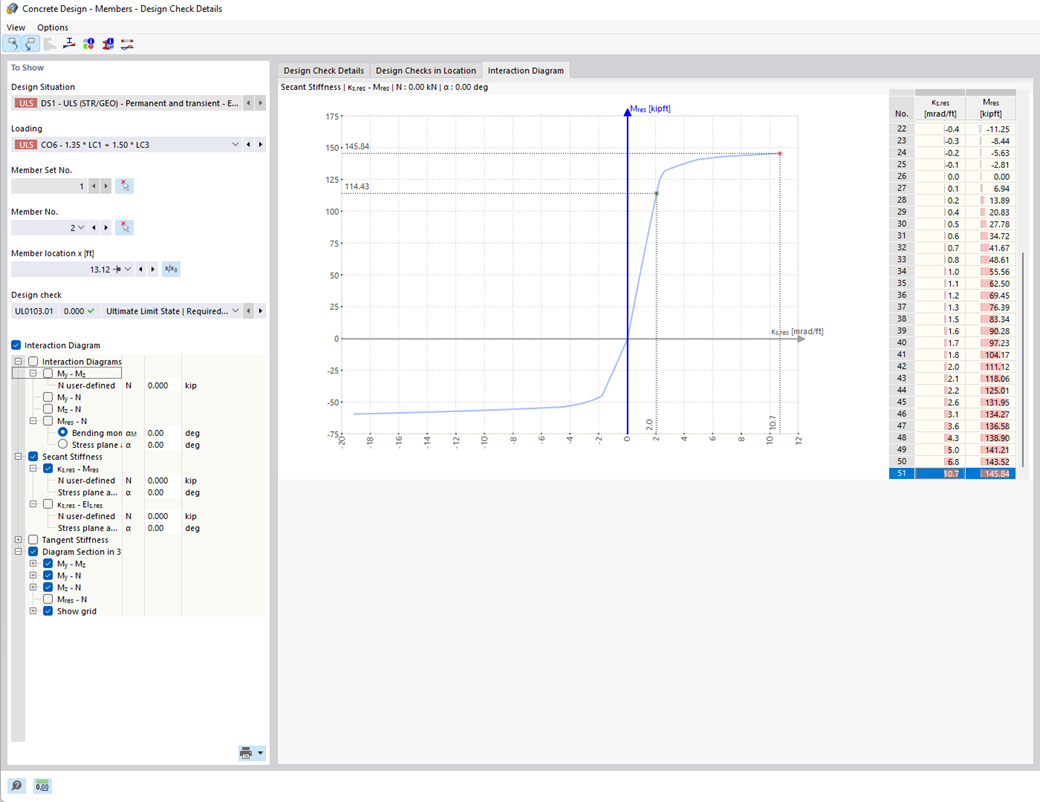

V závislosti na normálové síle N můžete pro libovolný vektor momentů vygenerovat diagram moment-zakřivení. Dvojice hodnot zobrazené v diagramu vám program zobrazí také v tabulce. Kromě toho můžete sekantovou tuhost vyplývající z diagramu moment-zakřivení a tangenciální tuhost železobetonového průřezu aktivovat jako další diagram.
Posouzení železobetonových konstrukcí | Diagram moment-zakřivení pro železobetonové průřezy
