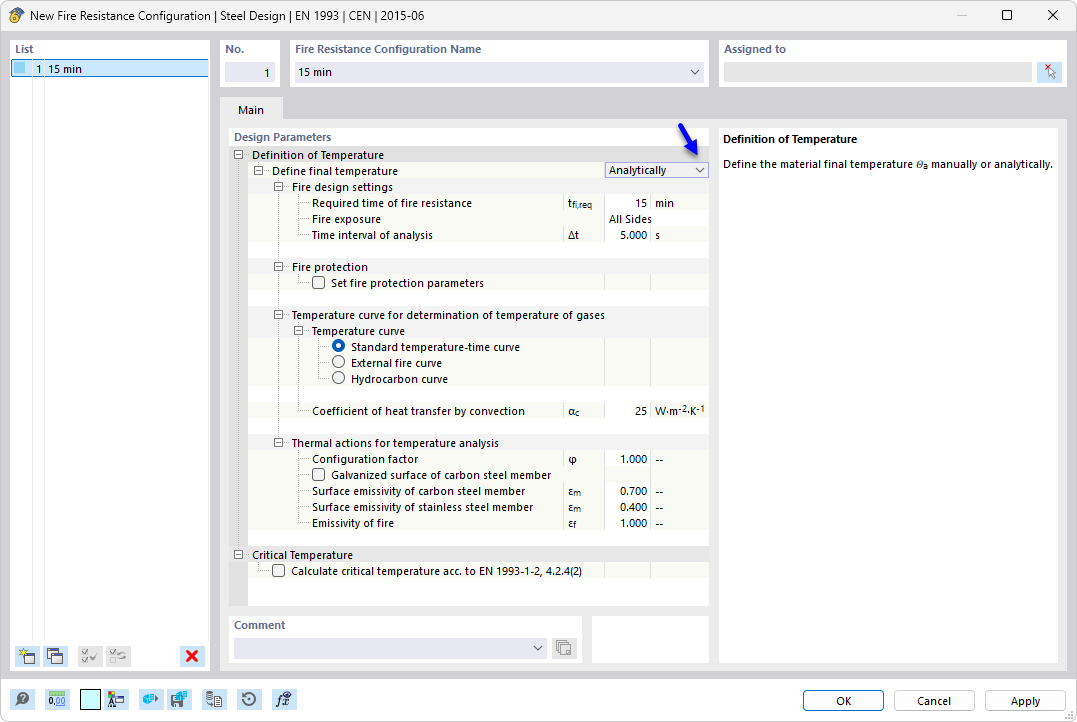

La temperatura del componente que se va a aplicar en el momento de cálculo se determina automáticamente. Puede ajustar los coeficientes utilizados para determinar la temperatura. En este paso, es mejor que también seleccione el galvanizado en caliente. Según la directriz DASt 027 "Determinación de la temperatura del componente de componentes de acero galvanizado en caliente en caso de incendio", se aplica una emisividad menor de la superficie de acero hasta una temperatura límite. En general, esto le da una temperatura más baja para el cálculo de la resistencia al fuego, por lo tanto, más favorable.
Cálculo de acero | Consideración del galvanizado en caliente de componentes estructurales para la determinación de la temperatura del acero
¿Tiene alguna pregunta?
2024-05-23
Seminario web
2024-06-20
Seminario web
2024-10-23
Formación en línea
2024-10-30
Formación en línea
Duración: 00:00:00 min
Base de datos de conocimientos
Duración: 00:01:30 min
Base de datos de conocimientos
Duración: 00:01:02 min
Duración: 00:00:00 min
Duración: 00:01:39 min
Preguntas frecuentes (FAQ)
Duración: 00:00:34 min
Duración: 01:01:43 min
Duración: 00:00:00 min
Duración: 00:00:00 min
Para la capacidad de servicio de una estructura, las deformaciones no deben sobrepasar ciertos valores límite. Este artículo describe un ejemplo que muestra cómo analizar la flecha de barras utilizando los complementos de cálculo y dimensionamiento de Dlubal.
Con el complemento Cálculo de acero, puede diseñar componentes estructurales de acero en caso de incendio utilizando los métodos de cálculo simples según el Eurocódigo 3. La temperatura del componente en el momento de la verificación de diseño se puede determinar automáticamente según las curvas de temperatura-tiempo especificadas en la norma. Además de considerar un revestimiento para la protección contra incendios, también es posible tener en cuenta las propiedades beneficiosas de la galvanización en caliente.
Los tres tipos de pórticos resistentes a momento (Ordinario, Intermedio, Especial) están disponibles en el complemento Cálculo de estructuras de acero de RFEM 6. El resultado del cálculo sísmico según AISC 341-22 se clasifica en dos secciones: requisitos de barras y requisitos de conexión.
El complemento Cálculo de acero en RFEM 6 ahora ofrece la capacidad de realizar el cálculo sísmico según AISC 341-16 y AISC 341-22. Actualmente hay disponibles cinco tipos de sistemas resistentes a fuerzas sísmicas (SFRS).
En el complemento Cálculo de acero puede aplicar un valor para secciones de perfiles conformados en frío según EN 1993-1-3, que realiza el análisis de estabilidad y el cálculo de la sección según los apartados 6.1.2 - 6.1.5 y 6.1.8 - 6.1.10.
Ir al vídeo explicativo
Al realizar un cálculo según EN 1993‑1‑3, es posible representar gráficamente una forma de modo para el pandeo distorsional de una sección y para las secciones de RSECTION.
La forma del modo también se puede generar en RSECTION 1 para las secciones de la biblioteca.
- Cálculo de flechas y comparación con los valores límite normativos o ajustados manualmente
- Consideración de una contraflecha (imperfección de curvatura inicial) para el análisis de flechas
- Son posibles diferentes valores límite, dependiendo del tipo de situación de proyecto
- Ajuste manual de las longitudes de referencia y segmentación por dirección
- Cálculo de flechas relacionadas con la estructura inicial o con la estructura deformada
- Comprobaciones de diseño adicionales dependiendo de la norma de diseño seleccionada (por ejemplo, limitación del respiro del alma según EN 1993-2)
- Visualización gráfica de resultados integrada en RFEM/RSTAB; por ejemplo, la razón de tensiones de un valor límite, la deformación o el pandeo
- Integración completa de los resultados en el informe de RFEM/RSTAB
En RFEM/RSTAB, tiene la opción de generar y luego calcular la carga o las combinaciones de resultados necesarias para el estado límite de servicio. Puede seleccionar estas situaciones de proyecto en el complemento Cálculo de acero para la comprobación de flechas. Los valores de deformación calculados se determinan en consecuencia en cada posición de una barra, dependiendo de la curvatura inicial y el sistema de referencia especificados. Finalmente, puede comparar estos valores de deformación con los valores límite.
¿Sabía que ...? Puede especificar el valor límite de deformación individualmente para cada componente estructural en la opción Configuración de capacidad de servicio. Definir la deformación máxima en función de la longitud de referencia como valor límite admisible. Al definir los apoyos de cálculo, puede segmentar los componentes para determinar la longitud de referencia correspondiente automáticamente para cada dirección de diseño.
En función de la posición de los apoyos de cálculo asignados, la distinción entre vigas y voladizos se realiza automáticamente, por lo que el valor límite se puede determinar en consecuencia.
