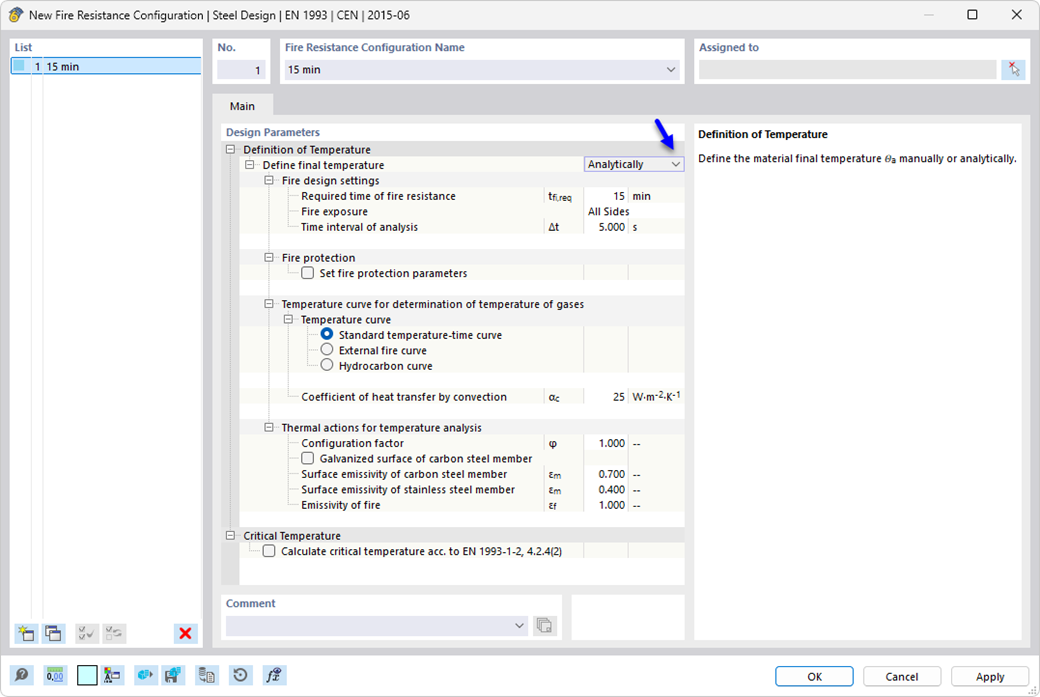

La temperatura del componente da applicare al momento della verifica viene determinata automaticamente. È possibile regolare i coefficienti utilizzati per determinare la temperatura. In questo passaggio, è meglio selezionare anche la zincatura a caldo. Secondo la linea guida DASt 027 "Determinazione della temperatura dei componenti di componenti in acciaio zincato a caldo in caso di incendio", viene applicata un'emissività inferiore della superficie dell'acciaio fino a una temperatura limite. Nel complesso, questo fornisce una temperatura più bassa per il progetto di resistenza al fuoco quindi più favorevole.
Verifica delle strutture di acciaio | Considerazione della zincatura a caldo dei componenti strutturali per la determinazione della temperatura dell'acciaio
Hai delle domande?
2024-04-17
Corso di formazione online
2024-10-23
Corso di formazione online
Durata: 00:00:00 min
Caratteristiche del prodotto
Durata: 00:00:55 min
Caratteristiche del prodotto
Durata: 00:00:35 min
Durata: 00:00:00 min
Durata: 00:02:35 min
Durata: 00:00:00 min
Caratteristiche del prodotto
Durata: 00:00:32 min
Caratteristiche del prodotto
Durata: 00:00:53 min
I tre tipi di telai a momento (ordinario, intermedio, speciale) sono disponibili nell'add-on Verifica acciaio di RFEM 6. Il risultato della verifica sismica secondo AISC 341-22 è classificato in due sezioni: requisiti delle aste e dei collegamenti.
L'add-on Verifica acciaio in RFEM 6 ora offre la possibilità di eseguire la verifica sismica secondo AISC 341-16 e AISC 341-22. Attualmente sono disponibili cinque tipi di sistemi resistenti alla forza sismica (SFRS).
I tre tipi di telai a momento (ordinario, intermedio, speciale) sono disponibili nell'add-on Verifica acciaio di RFEM 6. Il risultato della verifica sismica secondo AISC 341-16 è classificato in due sezioni: requisiti delle aste e dei collegamenti.
La verifica del telaio di momento secondo AISC 341-16 è ora possibile nell'add-on Verifica acciaio di RFEM 6. Il risultato della verifica sismica è classificato in due sezioni: requisiti delle aste e dei collegamenti. Questo articolo copre la resistenza richiesta del collegamento. Viene presentato un esempio di confronto dei risultati tra RFEM e il Manuale di progettazione sismica AISC [2].
- Calcolo delle inflessioni e confronto con i valori limite normativi o regolati manualmente
- Considerazione di una controfreccia per l'analisi di inflessione
- Sono possibili diversi valori limite, a seconda del tipo di situazione di progetto
- Regolazione manuale delle lunghezze di riferimento e della segmentazione per direzione
- Calcolo delle inflessioni relative alla struttura iniziale o alla struttura deformata
- Ulteriori verifiche dettagliate a seconda della norma di progetto selezionata (ad esempio, limitazione della respirazione dell'anima secondo EN 1993-2)
- Visualizzazione grafica dei risultati integrata in RFEM/RSTAB; ad esempio, il tasso di lavoro di un valore limite, o la deformazione o la freccia
- Integrazione completa dei risultati nella relazione di calcolo di RFEM/RSTAB
In RFEM/RSTAB, è possibile generare e quindi calcolare il carico o le combinazioni di risultati richieste per lo stato limite di esercizio. È possibile selezionare queste situazioni di progetto per l'analisi di inflessione nell'add-on Verifica acciaio. I valori di deformazione calcolati sono determinati di conseguenza in ogni posizione di un'asta, a seconda della controfreccia specificata e del sistema di riferimento. Infine, è possibile confrontare questi valori di deformazione con i valori limite.
Lo sapevi che... ? È possibile specificare il valore limite di deformazione individualmente per ciascun componente strutturale in Configurazione di esercizio. Definire la deformazione massima in funzione della lunghezza di riferimento come valore limite consentito. Definendo i vincoli esterni di progetto, è possibile segmentare i componenti per determinare automaticamente la lunghezza di riferimento corrispondente per ogni direzione di progetto.
In base alla posizione dei vincoli esterni di progetto assegnati, la distinzione tra travi e sbalzi viene effettuata automaticamente in modo che il valore limite possa essere determinato di conseguenza.
È possibile trovare le verifiche allo stato limite di esercizio nelle tabelle dei risultati dell'add-on Verifica acciaio. È possibile visualizzare i risultati della verifica con tutti i dettagli in ogni posizione delle aste progettate. Inoltre, sono disponibili grafici con i diagrammi dei risultati dei rapporti di progetto. Questo ti dà una buona panoramica.
È anche possibile integrare tutte le tabelle dei risultati e i grafici nella relazione di calcolo globale di RFEM/RSTAB come parte dei risultati della verifica acciaio. Pertanto, è possibile visualizzare e documentare gli spostamenti generalizzati dell'intera struttura come parte della funzionalità di RFEM/RSTAB indipendentemente dall'add-on.
- Specifica manuale della temperatura del componente critico o determinazione automatica della temperatura del componente per la durata desiderata
- Una vasta gamma di curve di incendio: curva temperatura-tempo standard, curva di incendio esterno, curva degli idrocarburi
- Regolazione manuale dei coefficienti essenziali per la determinazione della temperatura dell'acciaio
- Considerazione della zincatura a caldo di componenti strutturali per la determinazione della temperatura dell'acciaio
- Risultati di un diagramma temperatura-tempo per la temperatura del gas e dell'acciaio
- Quando si determina la temperatura, è possibile considerare il rivestimento antincendio come contorno o un rivestimento scatolato con materiali indipendenti dalla temperatura
- Progettazione di aste in acciaio al carbonio o acciaio inossidabile
- Verifiche della sezione trasversale e analisi di stabilità (metodo dell'asta equivalente) secondo EN 1993-1-2, punto 4.2.3
- Verifiche delle sezioni trasversali della Classe 4 secondo EN 1993-1-2, Appendice E.
