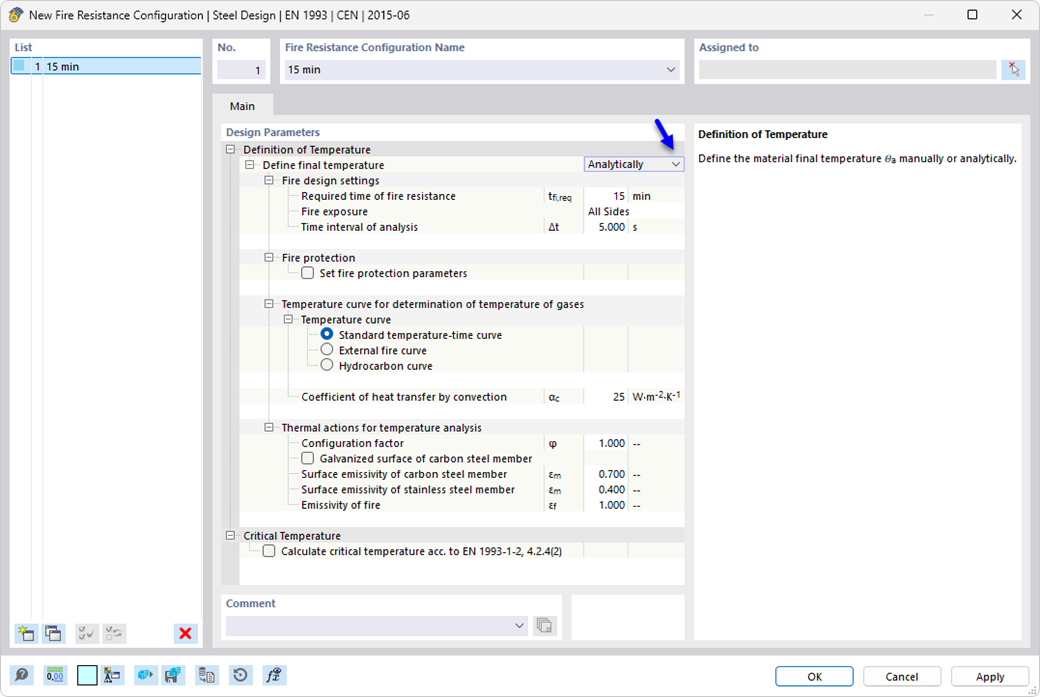

Teplota konstrukčního prvku v době posouzení se stanoví automaticky. Součinitele používané pro stanovení teploty si můžete přizpůsobit. V tomto kroku si také zaškrtněte pro nejlepší výsledek žárové zinkování. Podle směrnice DASt 027 „Stanovení teploty žárově zinkovaných konstrukčních ocelových prvků v případě požáru“ se použije až k nějaké mezní teplotě nižší emisivita povrchu oceli. Výsledkem tak nakonec získáte nižší teplotu znamenající tak příznivější posouzení.
Posouzení ocelových konstrukcí | Zohlednění galvanizování konstrukčních prvků při stanovení teploty oceli
_cs12.png?mw=1024&hash=17dda1e468aadffbeddbf27adf0fa06e0033faf1)
Máte nějaké otázky?
Délka: 01:01:43 min
Délka: 00:00:00 min
Funkce programu
Délka: 00:00:55 min
Funkce programu
Délka: 00:00:35 min
Délka: 00:00:00 min
Délka: 00:02:35 min
Délka: 00:00:00 min
Délka: 00:00:00 min
V addonu Posouzení ocelových konstrukcí v programu RFEM 6 jsou k dispozici tři typy momentových rámů (běžné, dočasné a speciální). Výsledek seizmického posouzení podle AISC 341-22 je rozdělen do dvou částí: požadavky na pruty a požadavky na spoje.
Addon Posouzení ocelových konstrukcí v programu RFEM 6 nyní nabízí možnost provádět seizmické posouzení podle AISC 341-16 a AISC 341-22. V současnosti je k dispozici pět typů seizmicky odolných systémů (SFRS).
V addonu Posouzení ocelových konstrukcí v programu RFEM 6 jsou k dispozici tři typy momentových rámů (běžné, dočasné a speciální). Výsledek seizmického posouzení podle AISC 341-16 je rozdělen do dvou částí: požadavky na pruty a požadavky na spoje.
V addonu Posouzení ocelových konstrukcí programu RFEM 6 je nyní možné posouzení momentových rámů podle AISC 341-16. Výsledek seizmického posouzení je rozdělen do dvou částí: požadavky na pruty a požadavky na spoje. V tomto příspěvku se budeme zabývat požadovanou pevností spoje. Uvedeme zde příklad porovnání výsledků programu RFEM a manuálu pro seizmickou analýzu AISC [2].
_cs12.png?mw=350&hash=0596f22af8ad1fff411ee02b97d63cdb77198f69)
- Výpočet průhybů a porovnání s normou danými nebo ručně nastavenými mezními hodnotami
- Zohlednění počátečního zakřivení při výpočtu průhybů
- Různé mezní hodnoty v závislosti na typu návrhové situace možné
- Ruční nastavení referenčních délek a segmentace v závislosti na směru
- Výpočet průhybů vztažených na počáteční systém nebo na deformovaný systém
- Další detailní posouzení v závislosti na zvolené normě (např. omezení dýchání stojiny podle EN 1993-2)
- Grafické výsledky integrované v programu RFEM/RSTAB, například využití mezních hodnot nebo deformace a průhyby
- Úplná integrace výsledků do tiskového protokolu programu RFEM/RSTAB
V programu RFEM/RSTAB máte možnost vygenerovat a následně vypočítat kombinace zatížení nebo kombinace výsledků potřebné pro mezní stav použitelnosti. Tyto návrhové situace vyberte v addonu Posouzení ocelových konstrukcí pro posouzení průhybu. Vypočítané hodnoty deformací se spočítají v každém místě prutu v závislosti na nadvýšení a vztažném systému. Nakonec je možné tyto hodnoty deformací porovnat s mezními hodnotami.
Věděli jste, že...? Mezní hodnoty deformací můžete v konfiguraci mezního stavu použitelnosti nastavit individuálně pro jednotlivé konstrukční prvky. Jako dovolenou mezní hodnotu definujte maximální deformaci v závislosti na referenční délce. Zadáním návrhových podpor můžete jednotlivé konstrukční prvky segmentovat, takže pak lze automaticky stanovit odpovídající referenční délku pro každý směr posouzení.
Na základě polohy přiřazených návrhových podpor se automaticky rozliší nosníky a konzoly, takže se může stanovit mezní hodnota odpovídajícím způsobem.
Posouzení mezního stavu použitelnosti naleznete ve výsledkových tabulkách addonu Posouzení ocelových konstrukcí. Výsledky posouzení můžete zobrazit se všemi detaily v každém místě posuzovaných prutů. Kromě toho máte k dispozici grafiky s průběhy výsledků využití. Získáte tak dobrý přehled.
Dále můžete všechny výsledkové tabulky a obrázky integrovat do globálního tiskového protokolu programu RFEM/RSTAB jako součást výsledků Posouzení ocelových konstrukcí. Deformace celé konstrukce můžete zobrazit a dokumentovat v rámci funkcí programu RFEM/RSTAB nezávisle na addonu.
- Ruční zadání kritické teploty konstrukčního prvku nebo stanovení teploty konstrukčního prvku programem na požadovanou dobu
- Výběr z různých křivek požáru: Normová teplotní křivka, křivka vnějšího požáru, uhlovodíková křivka
- Ruční nastavení základních součinitelů pro stanovení teploty oceli možné
- Zohlednění galvanizování konstrukčních prvků při stanovení teploty oceli
- Výstup teplotní křivky pro teplotu plynu a oceli
- Při stanovení teploty lze zohlednit požárně izolační zakrytí jako obrysové nebo truhlíkové z požárně ochranného materiálů
- Posouzení prutů z uhlíkové nebo nerezové oceli
- Posouzení průřezů a stability (metoda náhradního prutu) podle EN 1993-1-2, Kapitola 4.2.3
- Posouzení průřezů třídy 4 podle EN 1993-1-2, přílohy E
