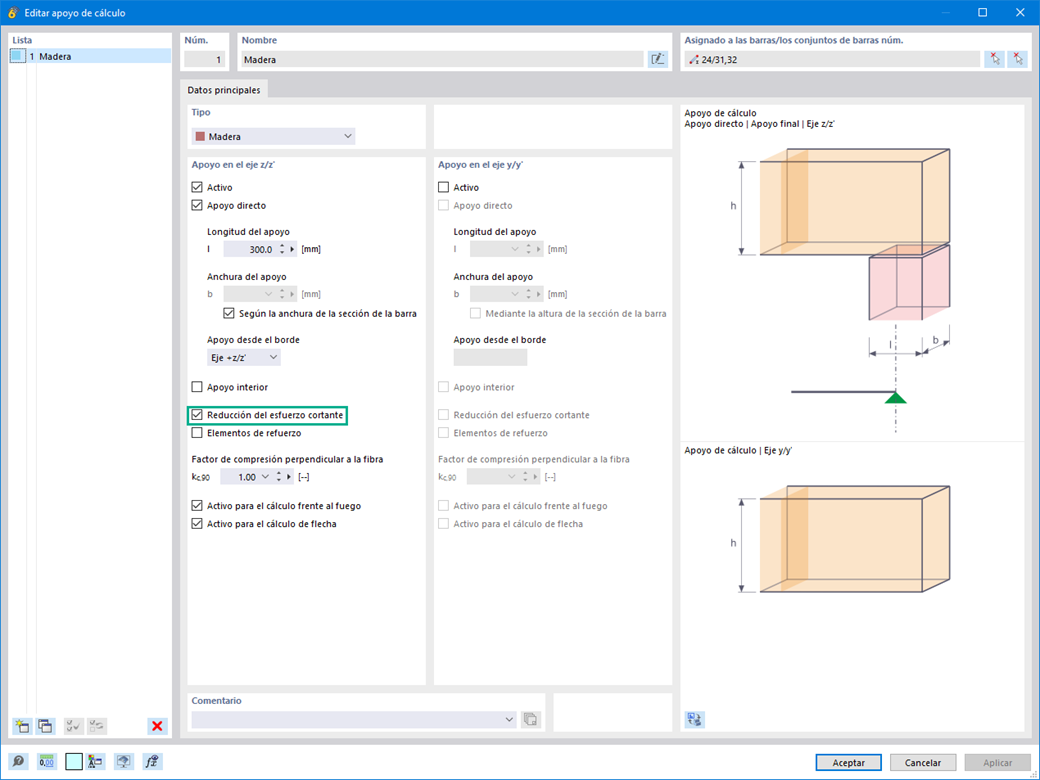

Reducción del esfuerzo cortante

Con el complemento Timber Design, es posible diseñar pilares de madera según el método ASD estándar de 2018 NDS. El cálculo preciso de la capacidad de compresión de barras de madera y los factores de ajuste son importantes para las consideraciones de la seguridad y el diseño. El siguiente artículo verificará la resistencia crítica al pandeo máxima calculada por el complemento Timber Design utilizando ecuaciones analíticas paso a paso según la norma NDS 2018, incluidos los factores de ajuste de compresión, el valor de cálculo de compresión ajustado y la relación de cálculo final.

Al calcular estructuras regulares, la entrada de datos a menudo no es complicada pero requiere mucho tiempo. La automatización de la entrada de datos puede ahorrar un tiempo valioso. La tarea descrita en el presente artículo es considerar las plantas de una casa como etapas de construcción individuales. Los datos se introducen utilizando un programa C# para que el usuario no tenga que introducir los elementos de las plantas individuales manualmente.

Nuestro servicio web ofrece a los usuarios la oportunidad de comunicarse con RFEM 6 y RSTAB 9 utilizando varios lenguajes de programación. Las funciones de alto nivel (HLF) de Dlubal le permiten ampliar y simplificar la funcionalidad del servicio web. El uso de nuestro servicio web en línea con RFEM 6 y RSTAB 9 facilita y acelera el trabajo de los ingenieros. ¡Compruébelo ahora! Este tutorial le muestra cómo usar la biblioteca en C# con un ejemplo simple.

¿Sabía que ...? En los Apoyos de cálculo, ahora puede definir tirafondos completamente roscados como elementos de refuerzo por compresión transversal para el cálculo "Compresión perpendicular a la fibra". En este caso, los tirafondos se someten a un análisis del apriete hacia adentro y pandeo.

Además, la resistencia de cálculo al cortante se comprueba en el plano de la punta del tirafondo. El ángulo de dispersión se puede considerar lineal por debajo de 45° o no lineal (según Bejtka, I. (2005). Verstärkung von Bauteilen aus holz mit vollgewindeschrauben. KIT Scientific Publishing.).

En RFEM y RSTAB, puede calcular barras con el tipo de material Madera microlaminada. Están disponibles los siguientes fabricantes:

• Pollmeier (Baubuche)
• Metsä (Kerto LVL)
• STEICO
• Stora Enso

En la configuración del estado límite último, puede considerar coeficientes de resistencia para aumentar las resistencias. Los coeficientes que reducen las resistencias se tienen en cuenta automáticamente independientemente de esto. ¡Pruébelo ahora!

Ir al vídeo explicativo

En la pestaña 'Apoyos de cálculo y flecha' en 'Editar barra', las barras se pueden segmentar claramente utilizando ventanas de entrada optimizadas. Dependiendo de los apoyos, se utilizan automáticamente los límites de deformación para vigas en voladizo o vigas de un solo vano.

Al definir el apoyo de cálculo en la dirección correspondiente al inicio de la barra, al final de la barra y en los nudos intermedios, el programa reconoce automáticamente los segmentos y las longitudes de los segmentos con los que se relaciona la deformación admisible. También detecta automáticamente si se trata de una viga o un voladizo utilizando los apoyos de cálculo definidos. La asignación manual, como en las versiones anteriores (RFEM 5), ya no es necesaria.

La opción 'Longitudes definidas por el usuario' le permite modificar las longitudes de referencia en la tabla. La longitud del segmento correspondiente se utiliza siempre de forma predeterminada. Si la longitud de referencia se desvía de la longitud del segmento (por ejemplo, en el caso de barras curvas), se puede ajustar.
