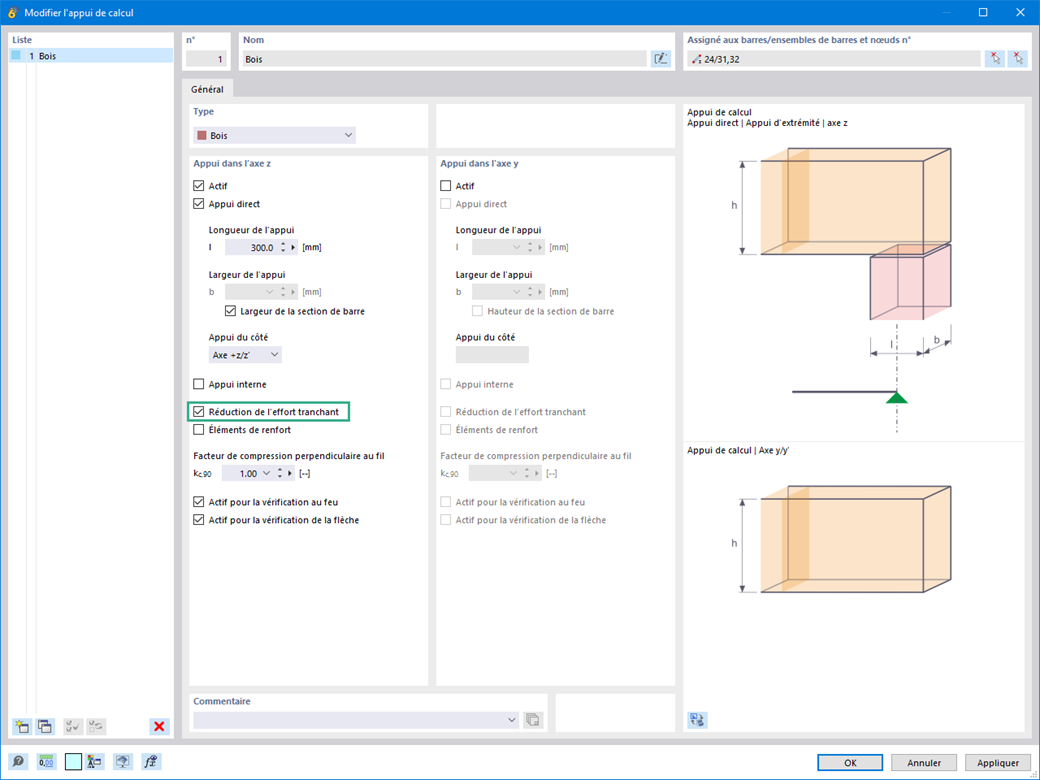

Réduction de l'effort tranchant

Le module complémentaire Timber Design permet de calculer des poteaux en bois selon la méthode ASD de la norme NDS 2018. La précision du calcul de la résistance en compression et des facteurs d’ajustement des barres en bois est importante pour la sécurité et le calcul des composants. Cet article permet de vérifier la résistance critique maximale au flambement calculée par le module complémentaire Calcul du bois à l'aide d'équations analytiques étape par étape selon la norme NDS 2018, y compris les facteurs d'ajustement en compression, la valeur de calcul en compression ajustée et le rapport de calcul final.

Si des structures régulières doivent être calculées, l'entrée n'est souvent pas compliquée, mais elle prend du temps. L'automatisation de la saisie permet alors de gagner un temps précieux. Dans le cas présent, il s'agit de considérer les étages d'une maison comme des étapes individuelles de construction. La saisie doit être effectuée à l'aide d'un programme C# afin que l'utilisateur n'ait pas à entrer manuellement les éléments des différents étages.

Notre service web offre aux utilisateurs la possibilité de communiquer avec RFEM 6 et RSTAB 9 à l'aide de différents langages de programmation. Les fonctions de haut niveau (HLF) de Dlubal permettent d'étendre et de simplifier les fonctionnalités du service Web. Conformément à RFEM 6 et RSTAB 9, l'utilisation de notre service web facilite et accélère le travail de l'ingénieur. Voyez par vous-même ! Ce tutoriel explique comment utiliser la bibliothèque C# à l'aide d'un exemple simple.

Le saviez-vous ? Dans les appuis de calcul, vous pouvez définir des vis entièrement filetées comme éléments de renfort à la compression pour le calcul « Compression perpendiculaire au fil ». Dans ce cas, les vis sont soumises à une vérification à l'enfoncement et au flambement.

De plus, la vérification de la résistance à la compression est effectuée dans le plan de la pointe des vis. L'angle de propagation de la charge peut être pris en compte de manière linéaire à moins de 45 ° ou non linéaire (selon Bejtka I., Renforcement des composants en bois avec des vis entièrement filetées, Université de Karlsruhe (TH), 2005).

RFEM et RSTAB permettent de calculer des barres avec le type de matériau « Lamibois ». Les fabricants suivants sont disponibles :

• Pollmeier (Baubuche)
• Metsä (Kerto LVL)
• STEICO
• Stora Enso

Dans la configuration pour l'ELU, vous pouvez considérer des coefficients de résistance pour augmenter les résistances. Indépendamment de cela, les coefficients réduisant les résistances sont automatiquement pris en compte. Essayez dès maintenant !

Accéder à la vidéo explicative

Dans l'onglet « Flèche et appuis de calcul » sous « Modifier la barre », les barres peuvent être clairement segmentées à l'aide de fenêtres d'entrée optimisées. Selon les appuis, les limites de déformation pour les poutres en porte-à-faux et à travée simple sont utilisées automatiquement.

En définissant l'appui de calcul dans la direction correspondante au début et à la fin de la barre et aux nœuds intermédiaires, le programme reconnaît automatiquement les segments et les longueurs de segment auxquels la déformation admissible est liée. Il reconnaît également automatiquement s'il s'agit d'une poutre ou d'un porte-à-faux à l'aide des appuis de calcul définis. L'attribution manuelle, comme dans les versions précédentes (RFEM 5), n'est plus nécessaire.

L'option « Longueurs définies par l'utilisateur » permet de modifier les longueurs de référence dans le tableau. La longueur de segment correspondante est toujours utilisée par défaut. Si la longueur de référence diffère de la longueur du segment (par exemple, dans le cas de barres courbes), elle peut être ajustée.
