Componente "Placa del capitel"

La ventaja del complemento RFEM 6 Steel Joints es que puede analizar las conexiones de acero utilizando un modelo de EF para el cual el modelado se ejecuta de forma totalmente automática en segundo plano. La entrada de los componentes de la junta de acero que controlan el modelado se puede realizar definiendo los componentes manualmente o utilizando las plantillas disponibles en la biblioteca. El último método se incluye en un artículo anterior de la base de conocimientos titulado "Definición de componentes de uniones de acero mediante la biblioteca". La definición de parámetros para el cálculo de uniones de acero es el tema del artículo de la base de conocimientos "Diseño de uniones de acero en RFEM 6" .

Las conexiones de acero en RFEM 6 están definidas como un conjunto de componentes. En el nuevo complemento Uniones de acero, están disponibles componentes básicos de aplicación universal (placas, soldaduras, planos auxiliares) para introducir situaciones de conexión complejas. Los métodos con los que se pueden definir las conexiones se consideran en dos artículos anteriores de la base de conocimientos: "Un enfoque nuevo para el diseño de uniones de acero en RFEM 6" y "Definición de componentes de uniones de acero utilizando la biblioteca".

Con el complemento Uniones de acero de RFEM 6, es posible crear y analizar conexiones de acero utilizando un modelo de elementos finitos. Es posible controlar el modelado de las conexiones mediante una introducción de los componentes sencilla y cómoda. Los componentes de la unión de acero se pueden definir o bien manualmente, o utilizando las plantillas disponibles en la biblioteca. El primer método se incluye en un artículo anterior de la base de conocimientos titulado "Un enfoque novedoso para el diseño de uniones de acero en RFEM 6". Este artículo se centrará en el último método; es decir, le mostrará cómo definir componentes de juntas de acero utilizando las plantillas disponibles en la biblioteca del programa.

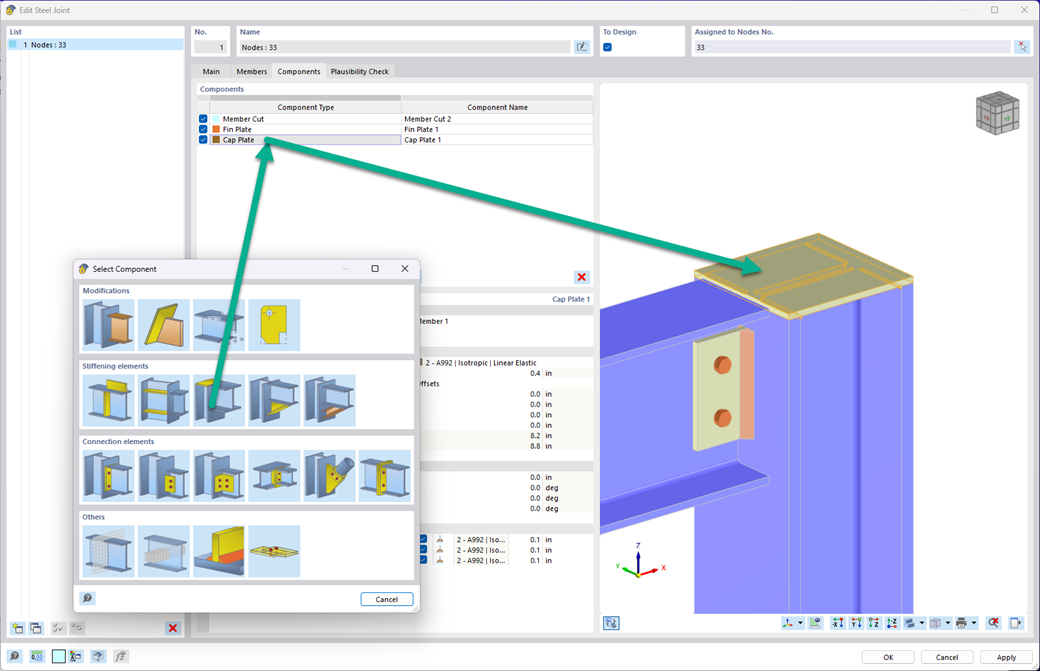

Ahora puede insertar placas de capitel en uniones de acero con solo unos pocos clics. Para la entrada, puede usar los tipos de definición conocidos 'Desviaciones' o 'Dimensiones y posición'. Al especificar una barra de referencia y el plano de corte, también es posible omitir el componente Sección de barra.

Con este componente, puede modelar fácilmente placas de capiteles en extremos de pilares, por ejemplo.

Puede usar el componente "Corte de placa" para cortar placas (por ejemplo, chapas de refuerzo, chapas de soporte, etc.). Hay varios métodos de corte disponibles:

• Plano: El corte se realiza en la superficie más cercana a la placa de referencia.
• Superficie: Solo se cortan las partes de intersección de las placas.
• Cuadro delimitador: La dimensión más externa que consiste en el ancho y la altura se corta de la placa como un rectángulo.
• Envolvente convexa: La envolvente exterior de la sección se usa para el corte de la placa. Si hay redondeos en los nudos de las esquinas de la sección, el corte se adapta a ellos.

En el Con el complemento Uniones , puede realizar cortes precisos en placas y componentes estructurales utilizando el componente "Sólido auxiliar". Dentro de este componente, puede usar las formas de un cajón, un cilindro o cualquier sección como objeto auxiliar.
