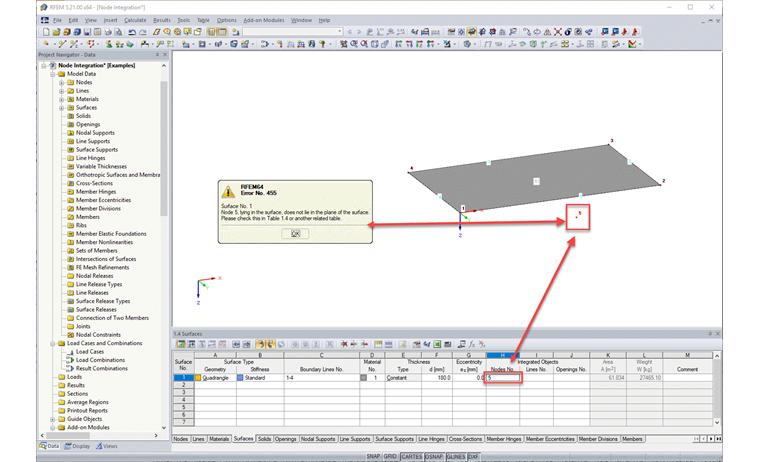

Este mensaje se muestra si un nudo integrado (un nudo en una superficie) no se encuentra en el plano de la superficie (figura 01).

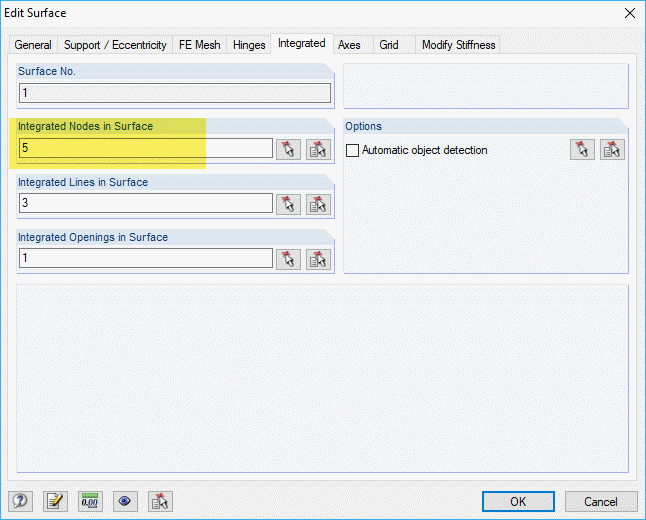

Para resolver este problema, mueva el nudo en el plano de la superficie o elimine el número de nudo correspondiente de la lista de objetos integrados en la superficie (Figura 02).
