Lors de la génération d’un maillage EF, un message indique que le nœud interne est trop éloigné.

Q: Lors de la génération d’un maillage EF, un message indique que le nœud interne est trop éloigné.

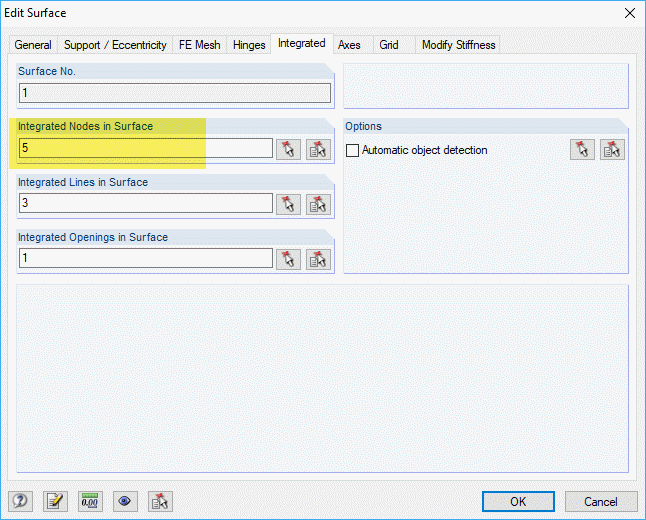

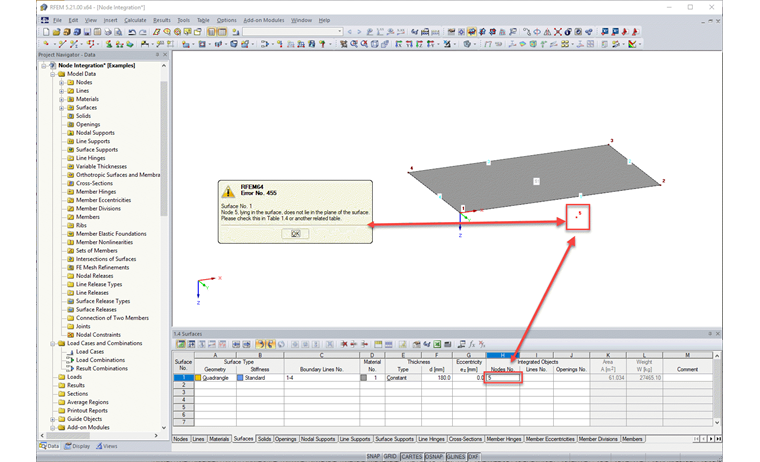

Ce message apparait si un nœud intégré (nœud dans une surface) ne se trouve pas dans le plan de la surface (Figure 01).Pour résoudre ce problème, déplacez le nœud dans le plan de la surface ou supprimez le numéro de nœud correspondant de la liste des objets intégrés dans la surface (Figure 02).

Question

Lors de la g&#233;n&#233;ration d’un maillage EF, un message indique que le nœud interne est trop &#233;loign&#233;.

Accepted Answer

Ce message apparait si un nœud int&#233;gr&#233; (nœud dans une surface) ne se trouve pas dans le plan de la surface (Figure 01).Pour r&#233;soudre ce probl&#232;me, d&#233;placez le nœud dans le plan de la surface ou supprimez le num&#233;ro de nœud correspondant de la liste des objets int&#233;gr&#233;s dans la surface (Figure 02).

Message d’erreur lors de la génération d’un maillage EF

Lors de la génération d’un maillage EF, un message indique que le nœud interne est trop éloigné.
