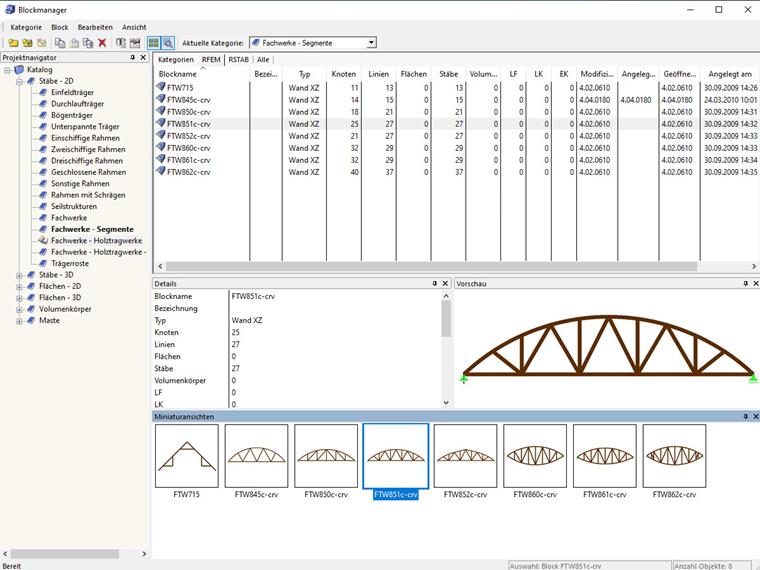

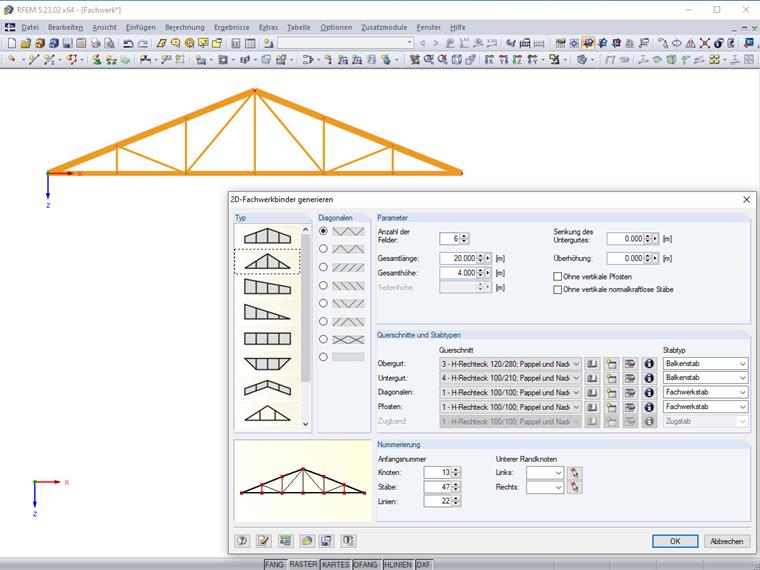

Para estructuras que ocurren con relativa frecuencia, puede usar la barra de menú "Herramientas" → "Generar modelo - Barras (superficies)" para abrir diferentes generadores. Si no puede encontrar la plantilla que necesita, eche un vistazo al administrador de bloques. Esto se puede abrir a través del menú "Archivo" → "Administrador de bloques" y está estructurado de manera similar al Administrador de proyectos. Debajo de los elementos de la lista correspondiente, puede encontrar numerosas estructuras parametrizadas, como silos o mástiles. Además, puede parametrizar las estructuras que ha modelado y luego guardarlas como un bloque.
Pregunta
Estoy buscando la posibilidad de generar automáticamente estructuras especiales o cargar las estructuras parametrizadas.
Los modelos de RFEM y RSTAB se pueden guardar como modelos glTF 3D (formatos *.glb y *.glTF). Vea los modelos en 3D en detalle con un visor 3D de Google o Babylon. Lleve sus gafas de realidad virtual, como Oculus, para "caminar" a través de la estructura.
Puede integrar los modelos glTF en 3D en sus propios sitios web utilizando JavaScript según estas instrucciones (como en el sitio web de Dlubal Modelos para descargar).
Con la opción de visualización modo cámara de vuelo, puede volar a través de su estructura RFEM y RSTAB. Controla la dirección y la velocidad del vuelo con tu teclado. Además, puede guardar el vuelo a través de su estructura como un video.
La interfaz directa con Revit permite actualizar el modelo de Revit según los cambios que se hayan realizado en RFEM o RSTAB. Dependiendo de la modificación, es posible que haya que regenerar los objetos de Revit (eliminando el objeto y su regeneración posterior). La regeneración se realiza en base al modelo de RFEM/RSTAB.
Si desea evitar esta regeneración, active la casilla 'Actualizar solo materiales, espesores y secciones'. En este caso, solo se ajustarán las propiedades de los objetos. Sin embargo, en este caso no se consideran los cambios diferentes a los del material, el espesor de la superficie y la sección.
La propuesta de armadura de RF-/CONCRETE Members se puede exportar a Revit. Actualmente, son compatibles las secciones rectangulares y circulares.
Las barras de la armadura se pueden modificar después en Revit.
