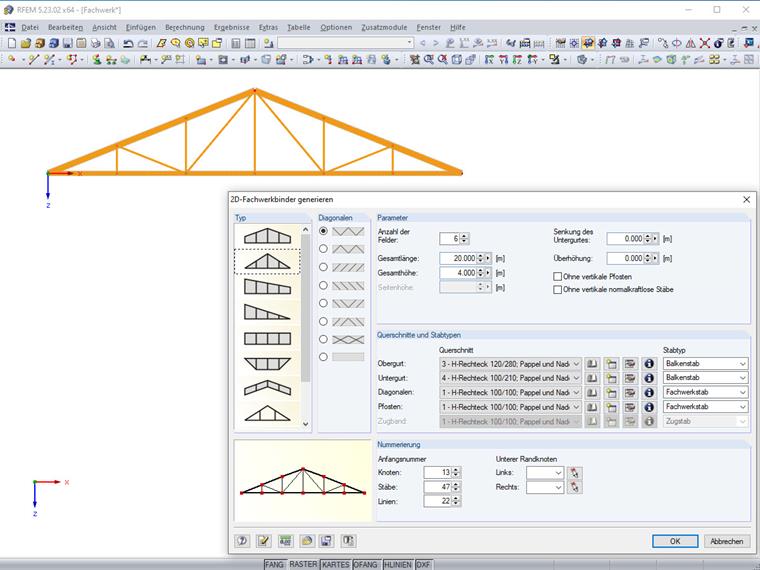

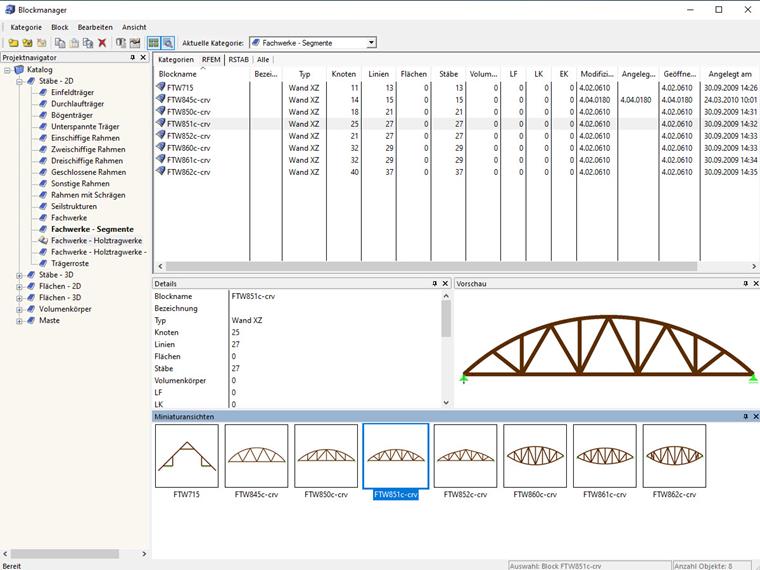

Für relativ häufig vorkommende Strukturen können Sie über die Menüleiste "Extras" → "Modell generieren - Stäbe (Flächen)" unterschiedliche Generierer aufrufen. Falls Sie an dieser Stelle nicht die benötigte Vorlage finden, lohnt sich ein Blick auf den Blockmanager. Dieser kann über das Menü "Datei" → "Blockmanager" aufgerufen werden und ist ähnlich dem Projekt-Manager aufgebaut. Unter den entsprechenden Katalog-Überbegriffen finden sich zahlreiche parametrisierte Strukturen beispielsweise für Silos oder Maste. Ebenso können Sie eigens modellierte Strukturen parametrisieren und anschließend als Block speichern.
Frage
Ich suche nach einer Möglichkeit spezielle Strukturen automatisch generieren zu lassen bzw. parametrisiert aufzurufen.
