Pregunta

¿Cuál es el significado del mensaje de cálculo "Conexión con 2 zonas de tracción, la 2ª zona de tracción se calculará en el caso de carga virtual"?


Respuesta:

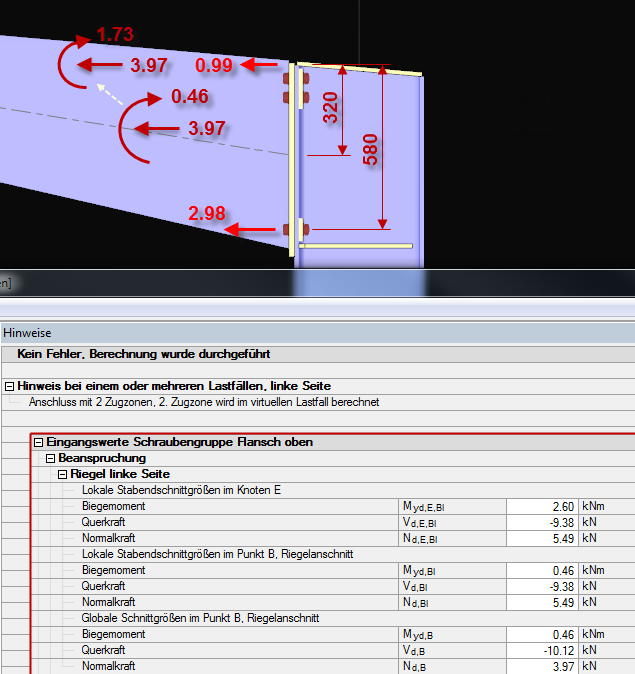

En varias comprobaciones de cálculo individuales (por ejemplo, el ala del pilar bajo flexión), los momentos flectores aplicados están relacionados con un punto de compresión. La excentricidad del esfuerzo axil se convierte en un momento adicional. En el caso de fuerzas de tracción predominantes, el componente de compresión debido al momento se superpone con tanta fuerza que se crea la segunda zona de tracción en lugar del punto de compresión (ver figura).
