FAQ 002185 DE

1. Dezember 2017

Zusatzmodule RAHMECK Pro RF-RAHMECK Pro 8.xx 5.xx

Was bedeutet der Berechnungshinweis "Anschluss mit 2 Zugzonen, 2. Zugzone wird im virtuellen Lastfall berechnet"?

Antwort

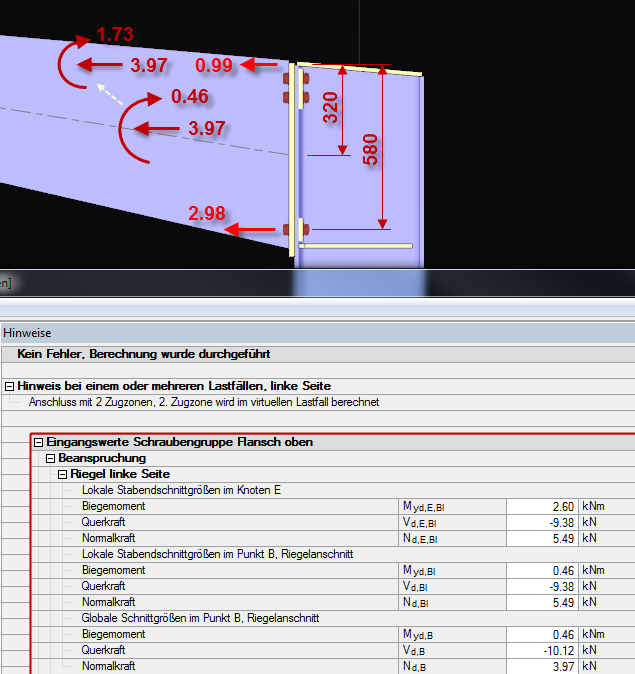

In mehreren Einzelnachweisen (zum Beispiel Stützenflansch auf Biegung) werden die angreifenden Biegemomente auf den Druckpunkt bezogen. Dabei wird die Ausmitte der Normalkraft in ein Zusatzmoment umgerechnet. Bei überwiegenden Zugkräften wird die Druckkomponente aus dem Moment so stark überlagert, dass anstatt des Druckpunktes eine zweite Zugzone entsteht (siehe Bild).

Schlüsselwörter

Hinweis Fehlermeldung Zug Zugzone
