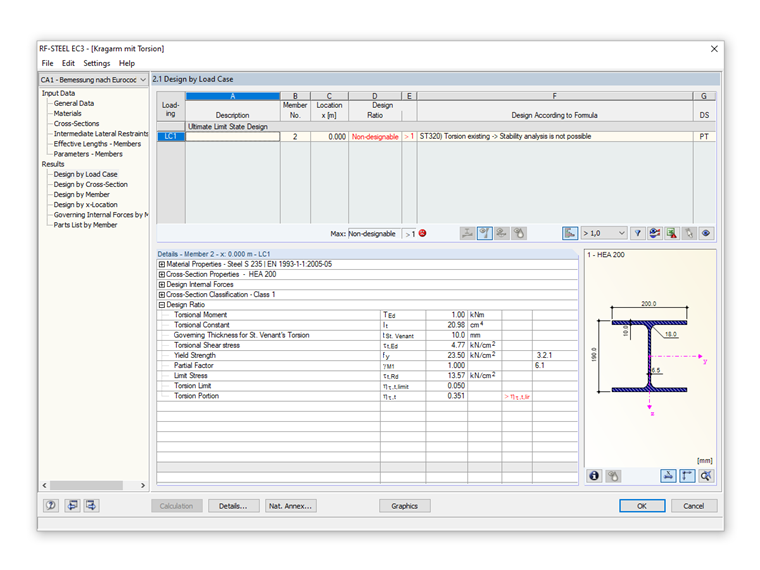

Aparece el mensaje "Torsión disponible -> no es posible realizar un análisis de estabilidad". ¿Por qué aparece esto y qué puedo hacer?
Respuesta
Este aviso aparece porque la torsión no se considera en el cálculo de la barra equivalente del Eurocódigo.

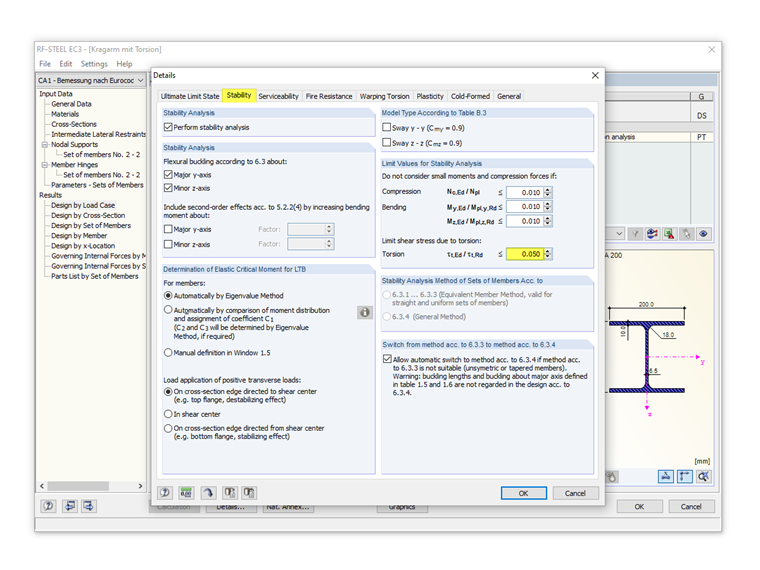

Puede omitir la torsión según su propio criterio y bajo su propia responsabilidad utilizando el valor límite en el cuadro de diálogo "Detalles", pestaña "Estabilidad".

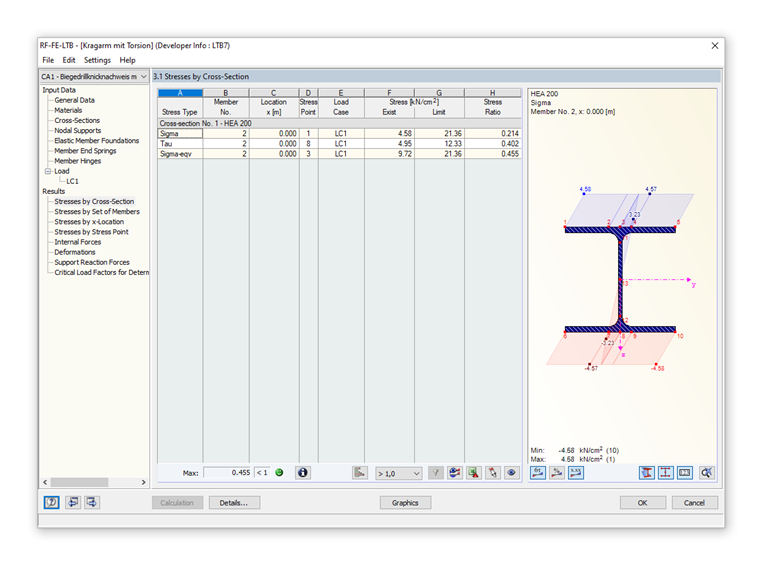

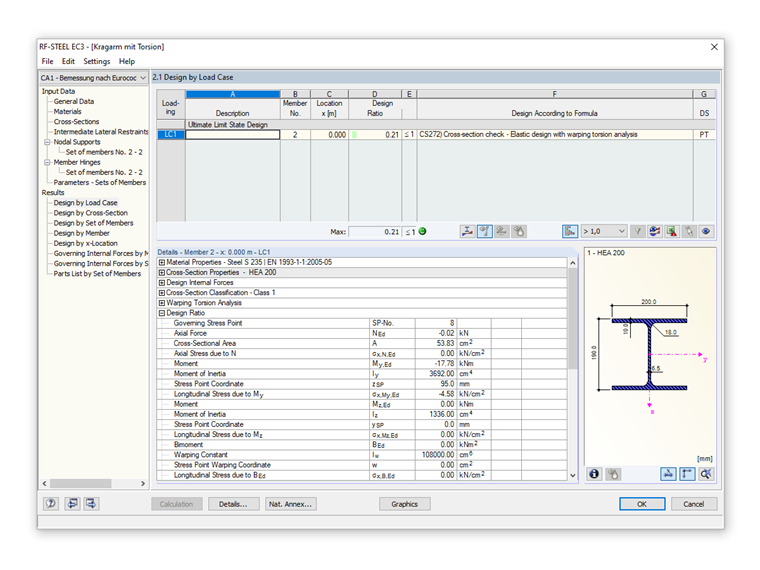

Alternativamente, puede realizar el análisis de estabilidad para secciones abiertas según el análisis de segundo orden (incluida la consideración de alabeo) con RF-/STEEL Warping Torsion o RF-/FE-LTB (ver enlaces a continuación).
Palabras clave
Estabilidad Torsión Análisis de segundo orden Alabeo por torsión advertencia Análisis de estabilidad No calculable ST320
