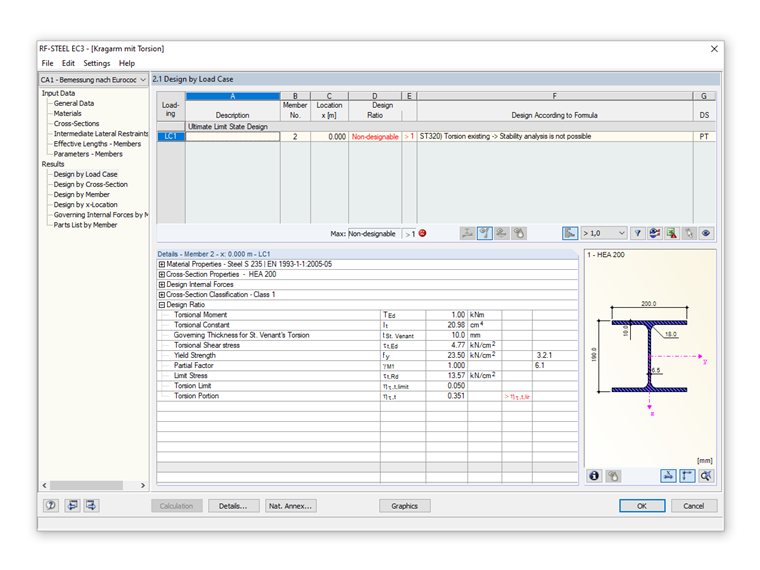

Toto upozornění se zobrazí, protože při posouzení náhradního prutu podle Eurokódu není kroucení zohledněno.

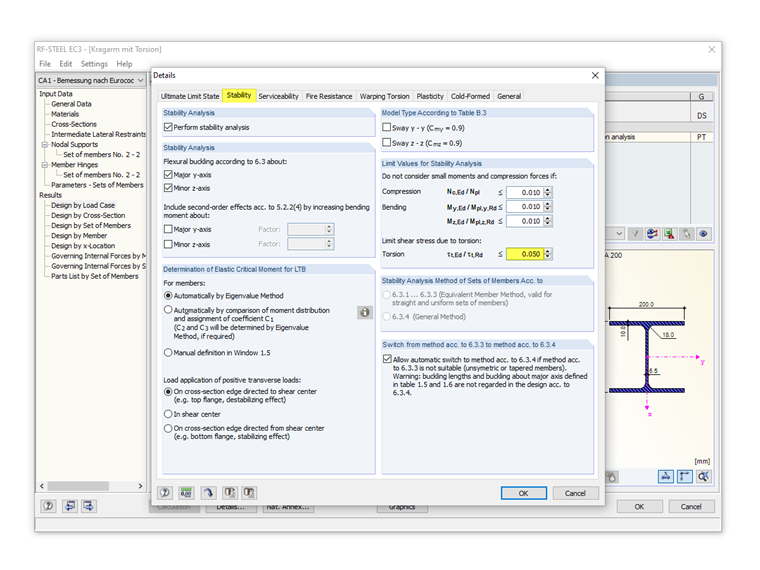

V dialogu "Detaily" v záložce "Stabilita" můžete buď zanedbávat kroucení podle vlastního uvážení a na vlastní odpovědnost.

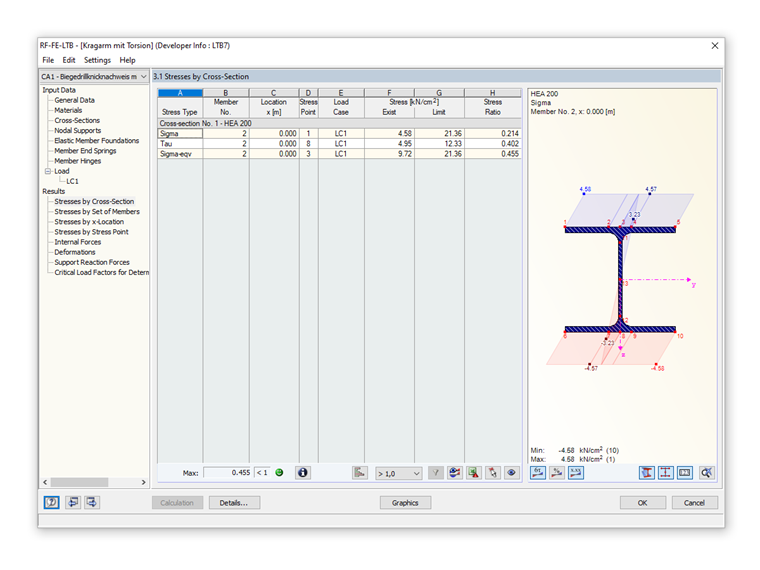

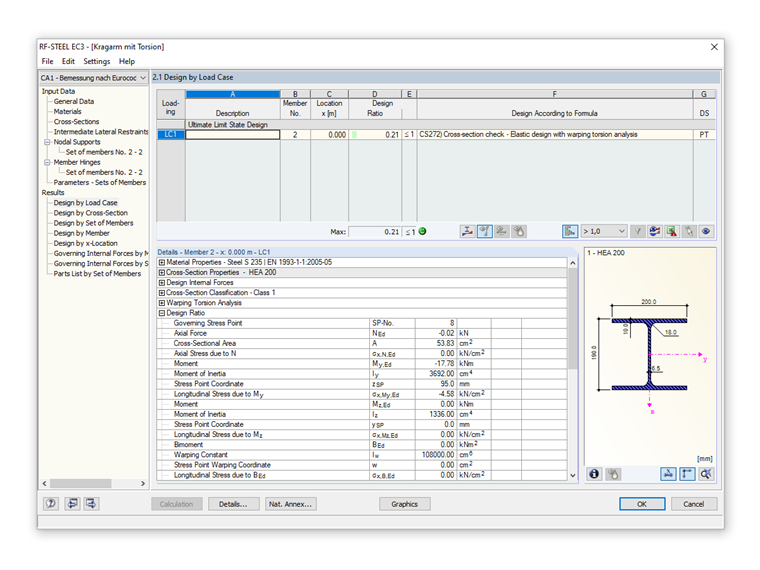

Nebo proveďte analýzu stability otevřených průřezů podle analýzy druhého řádu (při zohlednění deplanace) pomocí RF-/STEEL Warping Torsion nebo RF-/FE-LTB (viz odkazy níže).
Funkce programu
Funkce programu
V dialogu „Upravit průřez“ si můžete nechat zobrazit tvary vybočení stanovené metodou konečných pásů (FSM) jako 3D znázornění.
Výsledky seizmického posouzení jsou rozděleny do dvou částí: požadavky na pruty a požadavky na spoje.
"Seizmické požadavky" zahrnují požadovanou pevnost v ohybu a požadovanou smykovou pevnost spoje nosníku na sloup. Jsou uvedeny v záložce 'Přípoj momentového rámu po prutech'. U vyztužených rámů se požadovaná pevnost spoje ztužení v tahu a a v tlaku uvede v záložce 'Přípoj ztužení po prutech'.
Provedená posouzení se vám zobrazí v tabulkách. V detailech posouzení jsou přehledně uvedeny vzorce a odkazy na normu.
V Add-Onu Posouzení železobetonových konstrukcí nabízí možnost provést seizmické posouzení ocelových prutů podle AISC 341-16.
V současnosti je k dispozici pět typů seizmicky odolných systémů (SFRS).
