Respuesta:
El componente de deformación de la sección sólo se puede calcular para barras con un perfil en I constantes, pero no para barras de sección variable o secciones diferentes a los perfiles en I.
Pregunta

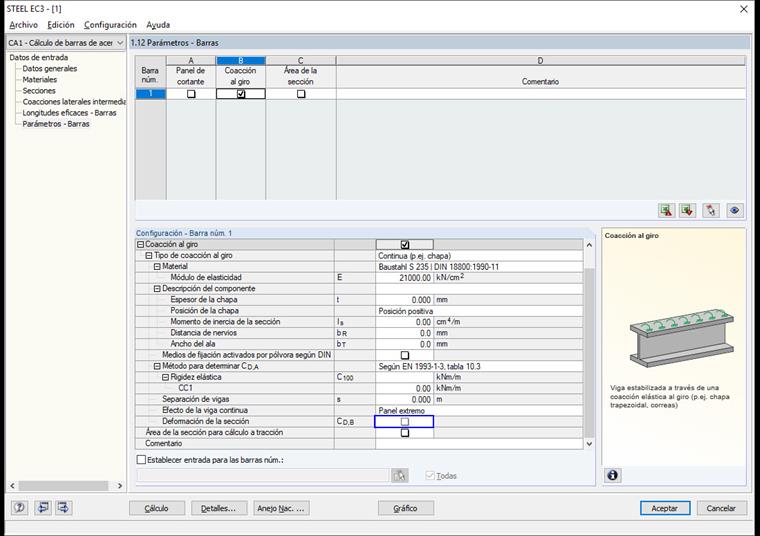

¿Por qué está atenuado el efecto de la deformación de la sección en una coacción al giro?
¿Tiene alguna pregunta?
