Odpowiedź:
Składowa deformacji przekroju może być obliczana tylko dla prętów o stałym kształcie dwuteownika, ale nie dla prętów o zmiennym przekroju lub dwuteowników.
Pytanie

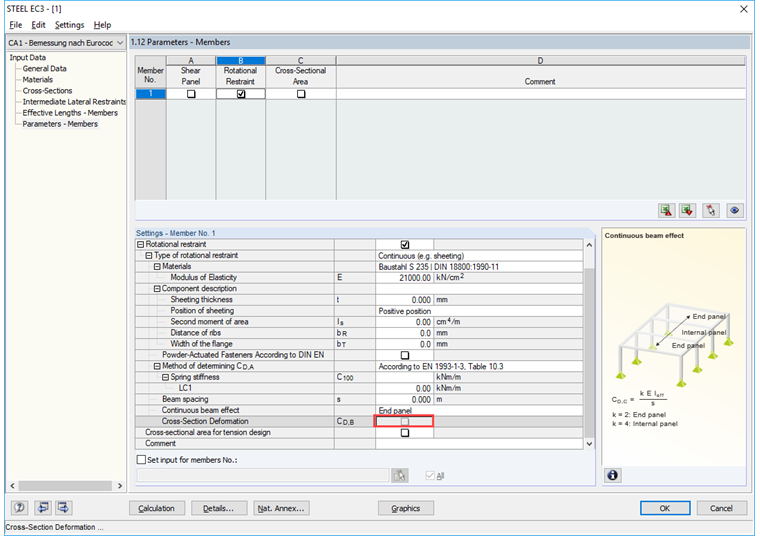

Dlaczego wpływ odkształcenia przekroju na utwierdzenie obrotu jest nieaktywny?
