Risposta:

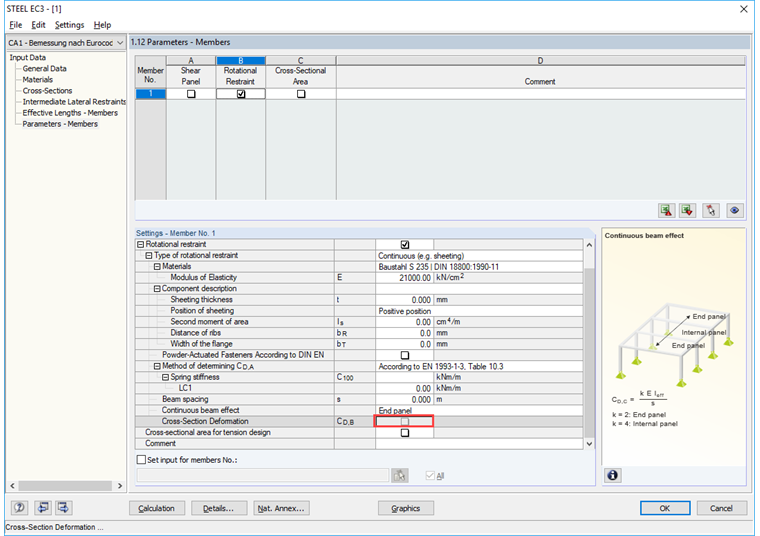

La componente deformativa della sezione trasversale può essere calcolata solo per aste con sezione a I costanti, ma non per aste rastremate o con sezioni non a I.
Domanda
Perché l'effetto della deformazione della sezione trasversale sul vincolo rotazionale è disattivato?
