¿Qué significa la información de cálculo?

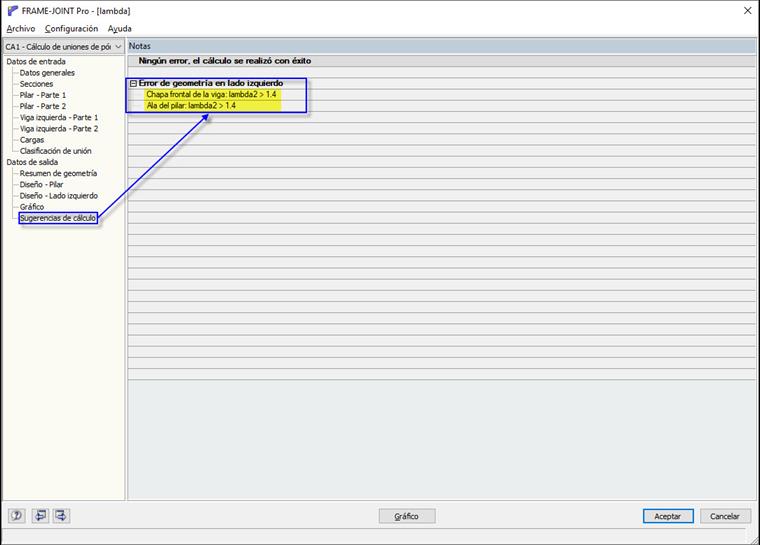

Error de geometría en el lado izquierdo
Chapa frontal de la viga: lambda2 > 1.4
Ala del pilar: lambda2 > 1.4
No puedo encontrar una explicación ni en el manual ni en línea.

Respuesta

Los valores auxiliares λ1 y λ2 son necesarios para determinar las longitudes eficaces.

Estos dos valores se utilizan para determinar un valor α desde la figura 6.19 de EN 1993-1-8, que luego se usa para calcular las longitudes de pandeo (para líneas de flujo no circulares) de las alas de casquillo en T.
El máximo valor para λ1 es 0,9, y el máximo valor para λ2 es 1,4 → ver figura 6.11 de EN 1993-1-8
Sin embargo, basado en su geometría el resultado es, por ejemplo, un λ2 de valor > 1.4 para la chapa frontal,
α sólo se puede calcular con el valor máximo de 1.4.

Palabras clave

Unión Estructura Método de componente Chapa frontal
