Co oznaczają informacje projektowe:Błąd geometrii po lewej stronie:Blacha czołowa dźwigara: Lambda2>1,4Półka słupa: Lambda2>1,4Nie mogę znaleźć żadnego wyjaśnienia w instrukcji ani w Internecie.

Często zadawane pytania (FAQs)

Powrót do FAQ

390x

002684

2019-03-27

Pytanie

Co oznaczają informacje projektowe:
Błąd geometrii po lewej stronie:
Blacha czołowa dźwigara: Lambda2>1,4
Półka słupa: Lambda2>1,4
Nie mogę znaleźć żadnego wyjaśnienia w instrukcji ani w Internecie.

Odpowiedź:

Wartości pomocnicze λ1 i λ2 są wymagane do określenia długości efektywnych.

Te dwie wartości służą do określania wartości α na podstawie Rysunku 6.19 w normie EN 1993-1-8, która następnie jest wykorzystywana do obliczania długości efektywnych (dla linii przepływu innego niż kołowe) króćców teowych.
Maksymalna wartość λ1 wynosi 0,9, a maksymalna wartość λ2 wynosi 1,4 → patrz Rysunek 6.11 w normie EN 1993-1-8.
Jednak ze względu na geometrię użytkownika można na przykład przyjąć λ2>1,4 dla blachy czołowej .
Współczynnik α można obliczyć tylko z maksymalną wartością 1,4.

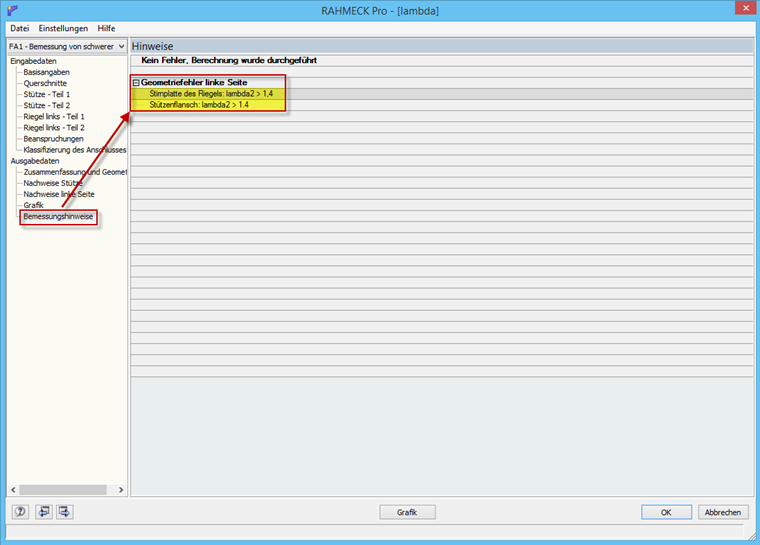

Błąd geometrii Lambda
