Respuesta:
Para dividir líneas y barras, haga clic con el botón secundario en el objeto y seleccione "Dividir línea" o "Dividir barra" en el menú contextual.

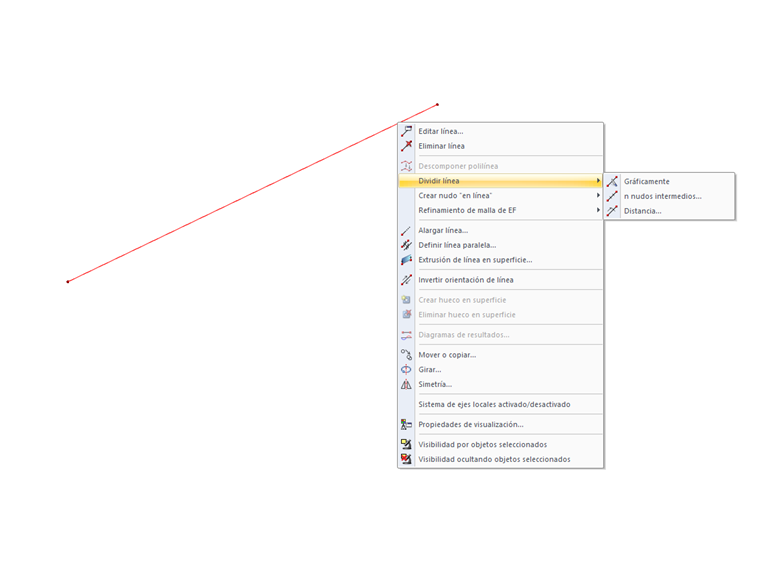

El menú contextual ofrece tres opciones de división diferentes, ver imagen.
Pregunta
¿Es posible dividir una línea o una barra?
