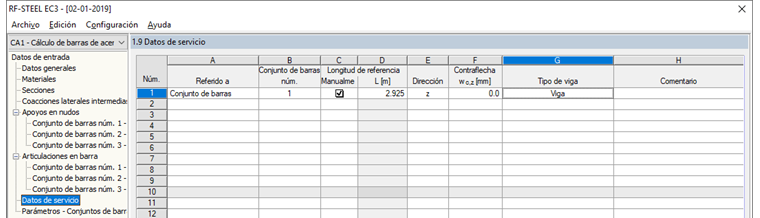

Respuesta:

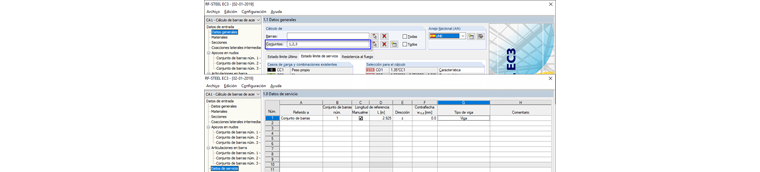

En Datos generales, primero es necesario seleccionar los conjuntos de barras para poder calcularlas para los estados límite correspondientes (ver figura 01). Luego, puede introducir diferentes configuraciones para el cálculo del estado límite de servicio en los datos de servicio (ver figura 02).
Pregunta
¿Por qué no es posible seleccionar conjuntos de barras para el cálculo del estado límite de servicio en los módulos de cálculo respectivos? No puedo especificar conjuntos de barras en "Datos de servicio".
