Odpověď:

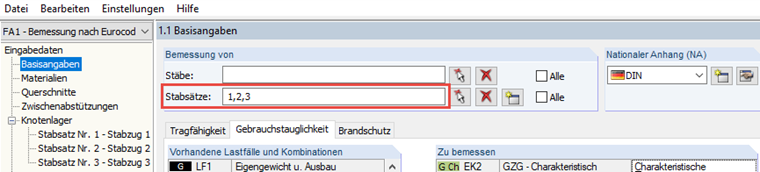

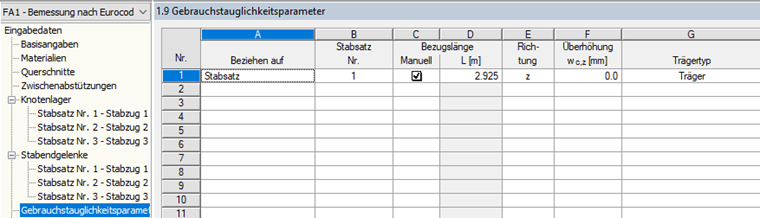

V základních údajích je třeba nejdříve vybrat sady prutů, aby bylo možné je posoudit pro příslušné mezní stavy (viz Obrázek 01). Poté je možné v údajích použitelnosti zadat různá nastavení pro posouzení mezního stavu použitelnosti (viz Obrázek 02).
Dotaz
Proč nemohu v příslušných modulech pro výběr vybrat sady prutů pro posouzení mezního stavu použitelnosti? V sekci "Data použitelnosti" nemohu zadat sady prutů.
