Respuesta:
El módulo adicional RF-/EL-PL sólo se utiliza para el cálculo elástico-plástico de secciones de acero. Como resultado, solo puede calcular materiales de la categoría "Acero" en el módulo adicional.
Pregunta

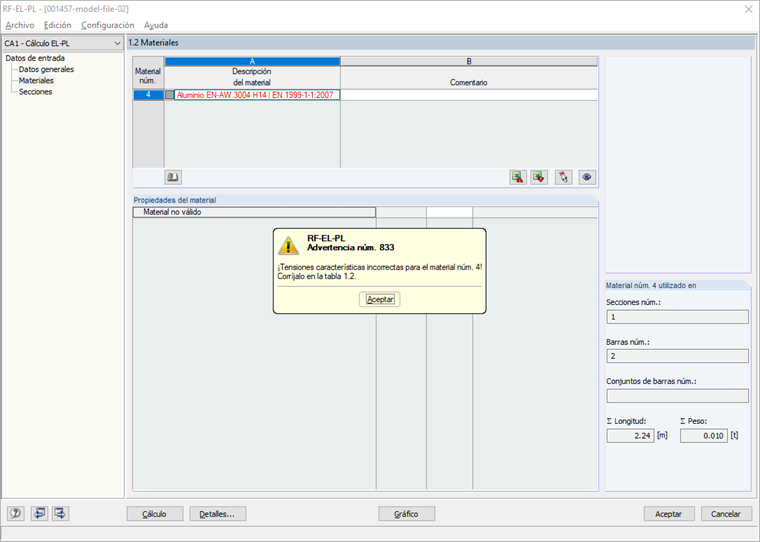

Al intentar calcular un material de la categoría "Aluminio" en el módulo adicional RF-/EL-PL, obtengo un mensaje de error. ¿Cuál es el motivo?
