Risposta:
Il modulo aggiuntivo RF-/EL-PL viene utilizzato solo per la verifica elasto-plastica di sezioni trasversali in acciaio. Di conseguenza, è possibile calcolare solo i materiali dalla categoria "Acciaio" nel modulo aggiuntivo.
Domanda

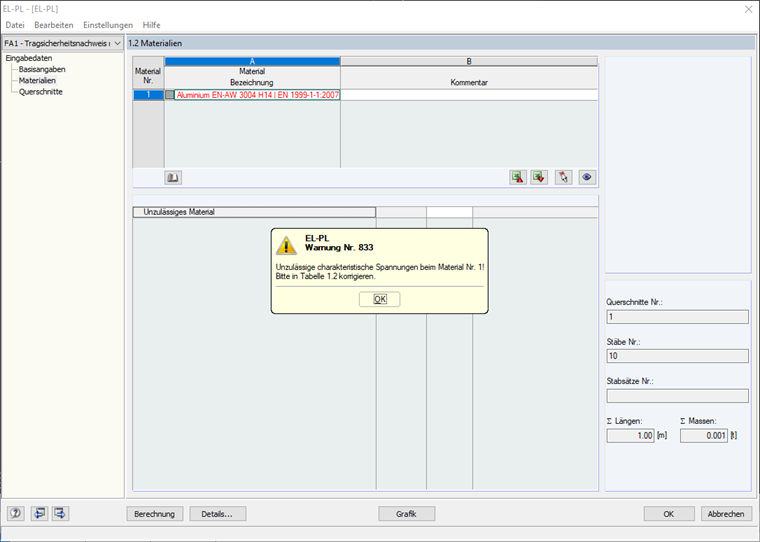

Quando si tenta di calcolare un materiale dalla categoria "Alluminio" nel modulo aggiuntivo RF-/EL-PL, viene visualizzato un messaggio di errore. Qual è la ragione di questo?
