Odpowiedź:
Moduł dodatkowy RF-/EL-PL jest używany tylko do sprężysto-plastycznego wymiarowania przekrojów stalowych. Z tego względu w module dodatkowym można obliczać tylko materiały z kategorii „Stal”.
Pytanie

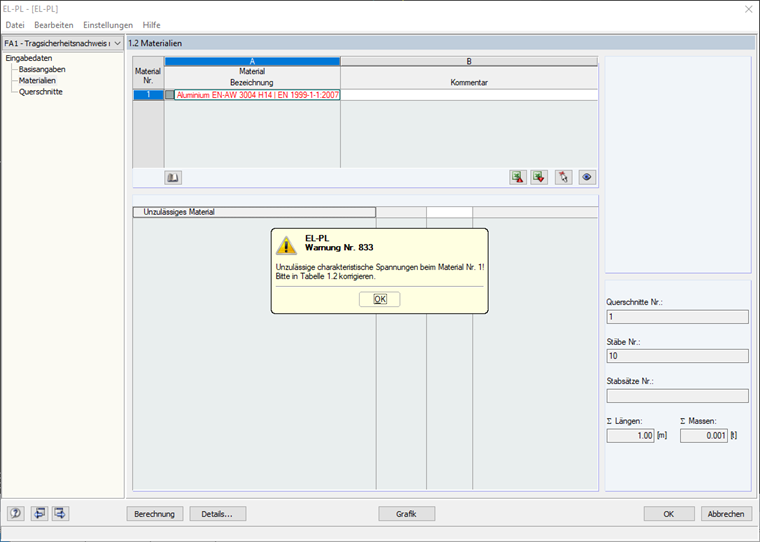

Przy próbie obliczenia materiału z kategorii "Aluminium" w module dodatkowym RF-/EL-PL otrzymuję komunikat o błędzie. Jaki jest tego powód?
