Respuesta:

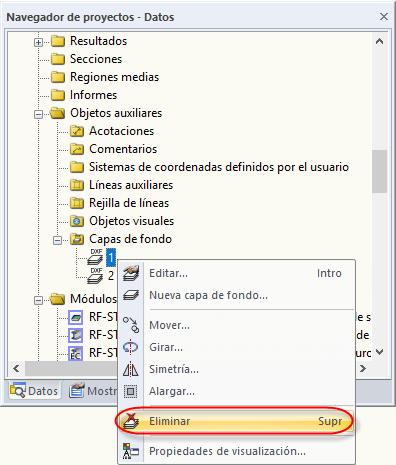

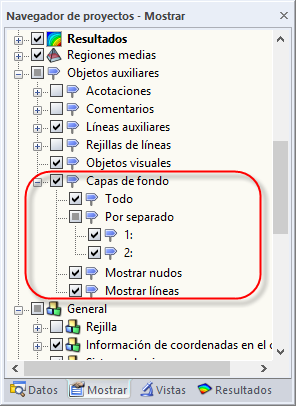

Puede ocultar las capas de fondo en el "Navegador de visualización" (ver figura 01). En caso de que desee eliminar cualquier capa de fondo, puede eliminarla en el "Navegador de datos" (ver figura 02).Pregunta
¿Cómo puedo ocultar o eliminar capas de fondo en RFEM y RSTAB?
