Antwort:

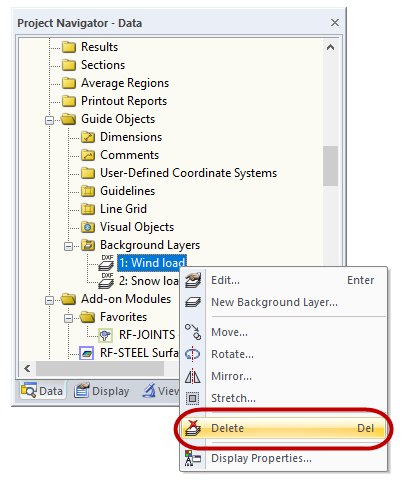

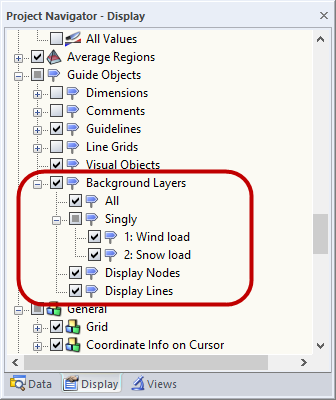

Sie können die Hintergrundfolien über den "Zeigen-Navigator" ausblenden (siehe Bild 1). Falls Sie eine Hintergrundfolie löschen möchten, können Sie dies im "Daten-Navigator" machen (siehe Bild 2).Frage
Wie kann ich in RFEM und RSTAB Hintergrundfolien ausblenden oder löschen?
