Respuesta:

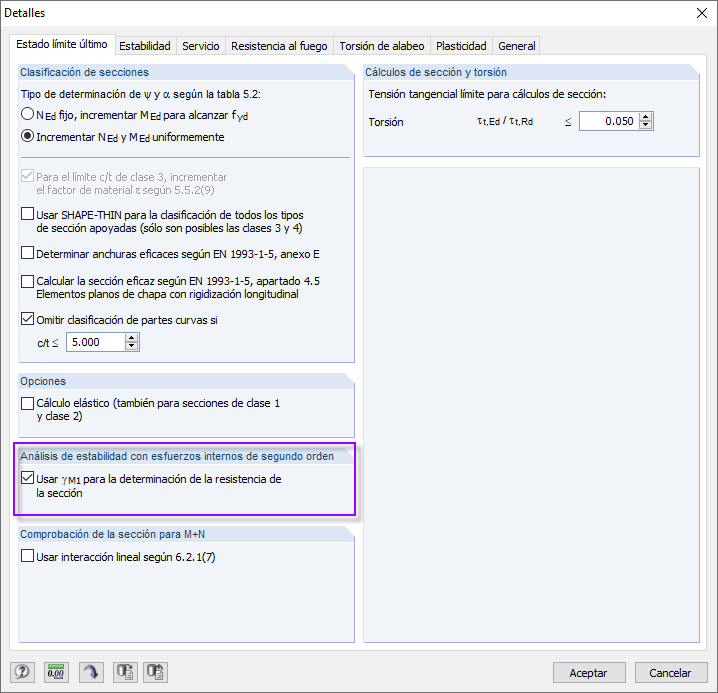

Para una sección libre de alabeo, se recomienda realizar el cálculo en toda la estructura utilizando el análisis de segundo orden: esfuerzos internos e imperfecciones locales y globales. Por lo tanto, no es necesario introducir las longitudes eficaces y los apoyos en nudo (para conjuntos de barras). Sin embargo, active gamma_M1 para el cálculo de la sección.
Pregunta
Me gustaría diseñar barandillas, así que he creado un conjunto de barras para esto. La sección es una sección hueca. ¿Es posible realizar el análisis de estabilidad en toda la estructura o tengo que convertirlo con los datos de todos los apoyos al cálculo de barra equivalente en STEEL EC3?
