Chciałbym zaprojektować balustradę schodową, dla której stworzyłem zbiór prętów. Przekrój ten jest przekrojem pustym. Czy istnieje możliwość przeprowadzenia analizy stateczności na całej konstrukcji, czy też konieczna jest konwersja ze wskazaniem wszystkich podpór do obliczeń zastępczych w STAHL EC3?

Odpowiedź

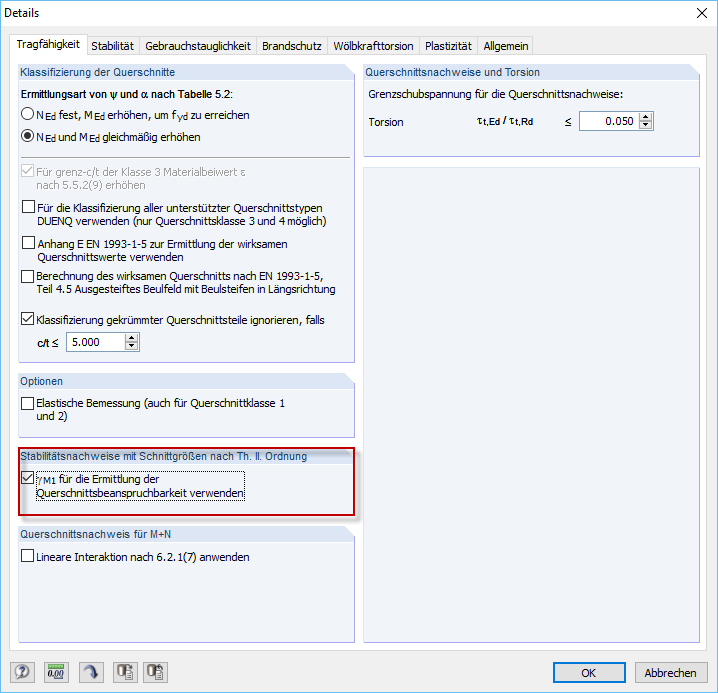

Dla przekroju bez odkształceń zalecane jest wykonanie obliczeń na całej konstrukcji za pomocą teorii II rzędu - sił wewnętrznych oraz imperfekcji lokalnych i globalnych. Nie jest zatem konieczne wprowadzanie długości efektywnych ani podpór węzłowych (dla zbiorów prętów). W przypadku projektowania przekrojów należy jednak aktywować funkcję gamma_M1.

Słowa kluczowe

Przekrój pusty Analiza stateczności Zwichrzenie na skręcanie Wyboczenie giętne Wyboczenie Podpora schodowa Zestaw prętów Podpora węzłowa Efektywne długości Cały układ Konstrukcja Analiza drugiego rzędu
