Respuesta:

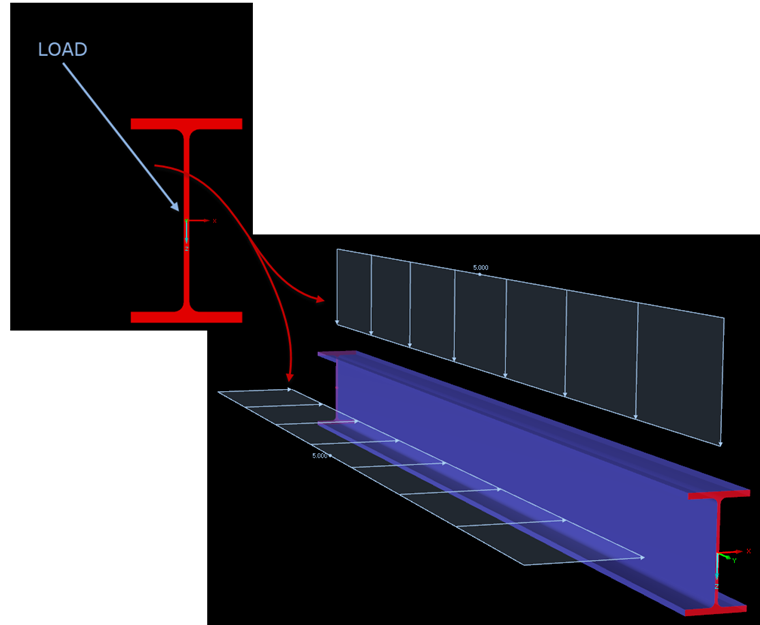

Esto no es posible, por defecto. La carga se debe dividir en las componentes de los ejes y y z. Ambos actúan simultáneamente.
Pregunta
¿Cómo agrego una carga en barra con un cierto ángulo respecto a los ejes de la barra?
