Antwort:

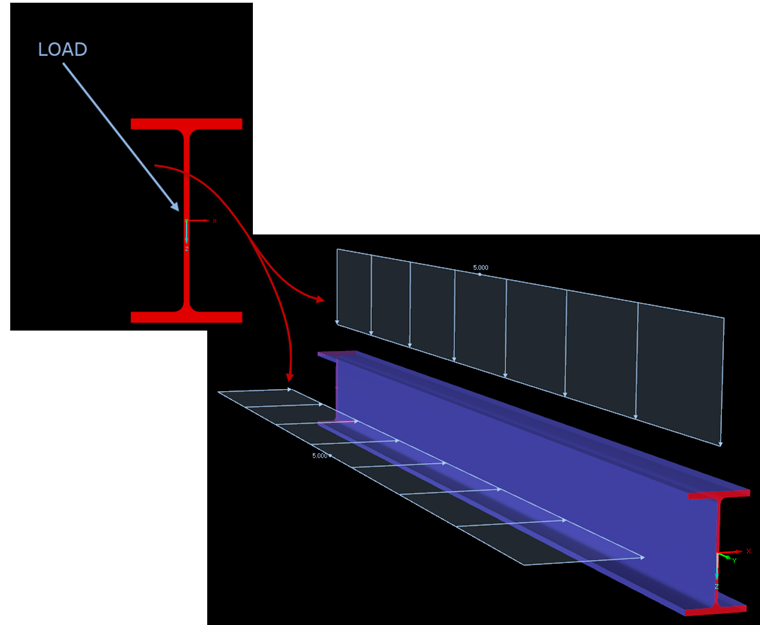

Dies ist standardmäßig nicht möglich. Die Last muss in die y- und z-Komponenten aufgeteilt werden. Beide wirken gleichzeitig.
Frage
Wie kann ich eine im Winkel befindliche Stablast den Stabachsen hinzufügen?
