Odpowiedź:

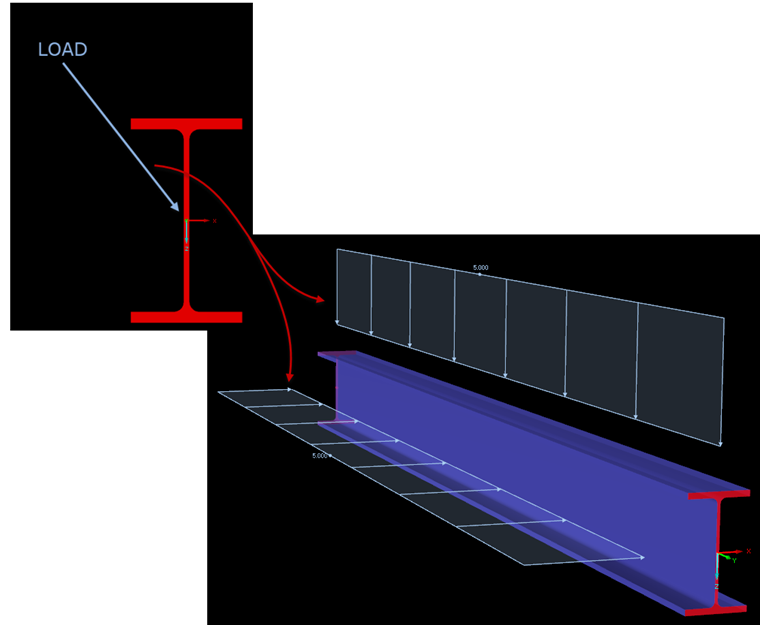

Domyślnie nie jest to możliwe. Obciążenie należy podzielić na składowe y i z. Obie działają jednocześnie.
Pytanie
Jak dodać obciążenie prętowe pod kątem do osi pręta?
