Respuesta:
El módulo de Young se calcula para cada paso en el diagrama definido según la ley de Hooke:
ε = σ/E

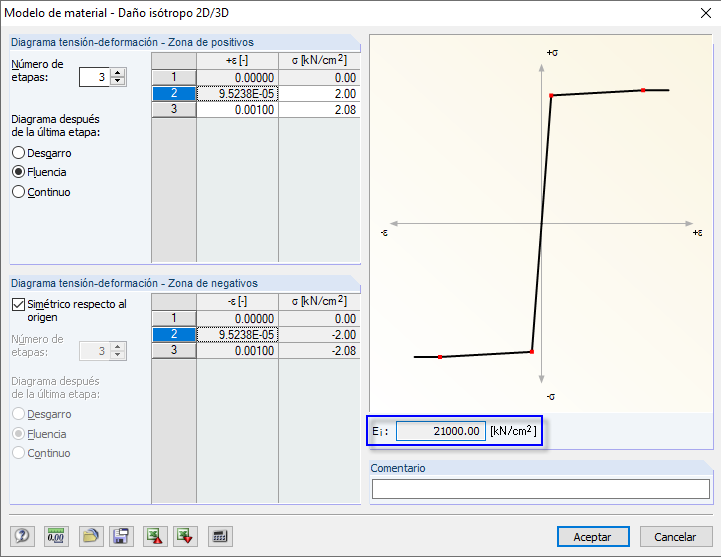

El valor del paso actual se muestra debajo del diagrama en el lado derecho (ver figura 01).
Pregunta
¿Cómo se calcula el módulo de Young para el modelo de material "daño isótropo"?
