Odpowiedź:
Dla każdego kroku zdefiniowanego wykresu obliczany jest moduł Younga' zgodnie z prawem Hooke'a':
ε = σ/E

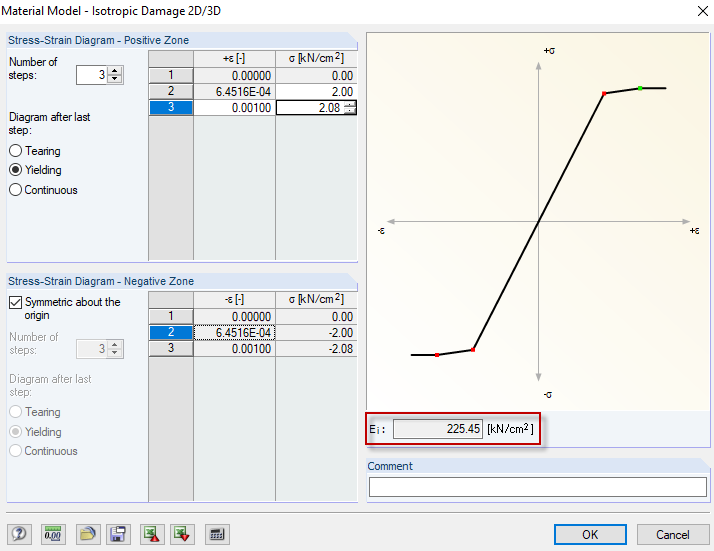

Wartość bieżącego kroku jest wyświetlana pod wykresem po prawej stronie (patrz Rysunek 01).
Pytanie
W jaki sposób obliczany jest moduł Younga's dla materiału modelu „uszkodzenie izotropowe”?
