Antwort:
Der Elastizitätsmodul wird für jeden Schritt des definierten Diagramms nach dem Hookeschen Gesetz berechnet:
ε = σ / E

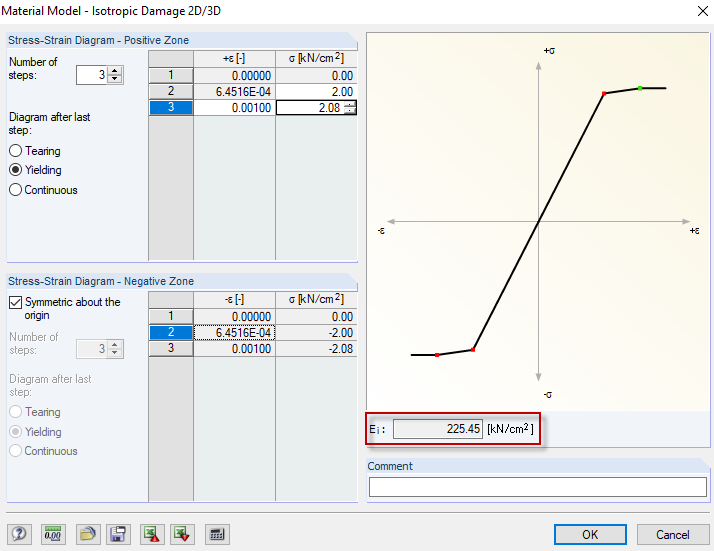

Der Wert des aktuellen Schritts wird unterhalb des Diagramms auf der rechten Seite angezeigt (siehe Bild 1).
Frage
Wie berechnet sich der Elastizitätsmodul für das Materialmodell "Isotrope Beschädigung"?
