Pregunta

¿Cómo calcula RFEM las superficies con materiales plásticos?


Respuesta:

Los elementos finitos con material plástico se dividen en 10 capas. Inicialmente, se realiza un análisis elástico normal en la primera iteración. Luego, se calcula la tensión en cada elemento según la hipótesis de la fuerza establecida en cada capa individual. Si se excede la tensión límite en una de las capas, se reduce la rigidez de esta capa. En base a la rigidez reducida de las 10 capas, se determina una rigidez global para cada elemento. Con esta nueva rigidez, iniciamos una nueva iteración de cálculo.

Se itera siempre que los cambios sean pequeños.

La tensión total se convierte en las tensiones de las capas individuales mediante la teoría laminar (texto en alemán). Este análisis también se aplica para la conversión entre las rigideces de las capas y la rigidez total.

Una tensión límite, se pueden usar 4 modelos de resistencia diferentes:

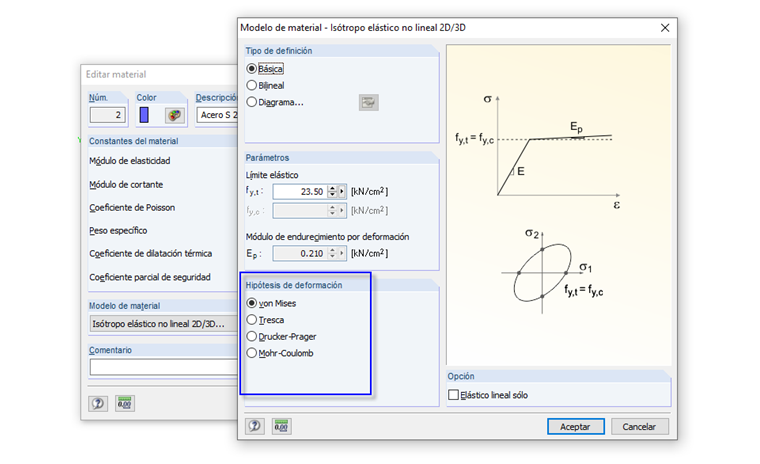

La selección de la hipótesis de fallo se muestra en la Figura 01.

Se preestablece la hipótesis de von Mises ya que es la hipótesis de resistencia más utilizada.
