Respuesta:

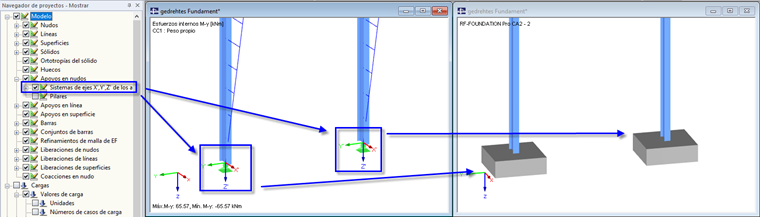

Sí, es posible. Si un apoyo en nudo está dispuesto en un cierto ángulo en RFEM o RSTAB, la geometría de la cimentación en el nudo también sigue este sistema de coordenadas (ver figura 01).
Pregunta

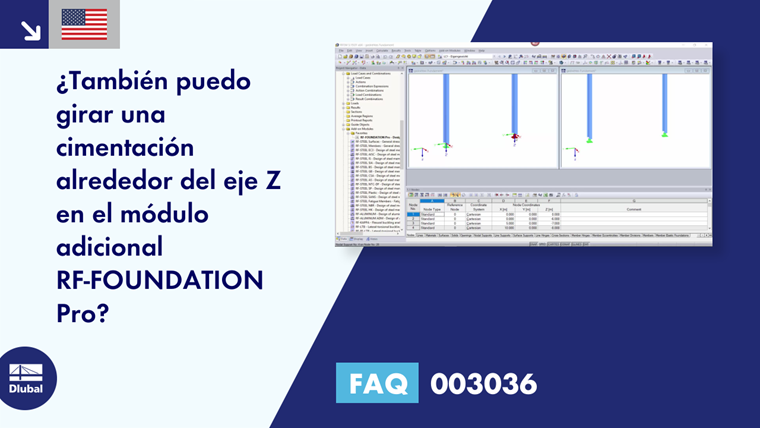

¿También puedo girar una cimentación alrededor del eje Z en el módulo adicional RF-FOUNDATION Pro?
