Odpowiedź:

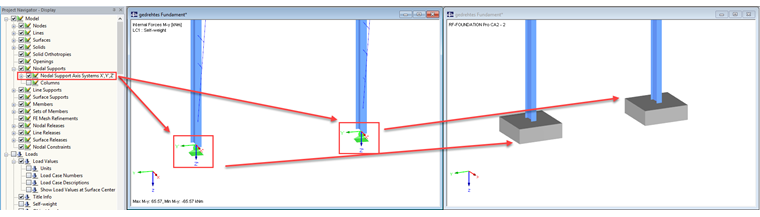

Tak, możesz. Jeżeli w programie RFEM lub RSTAB podpora węzłowa jest umieszczona pod określonym kątem, geometria podłoża w węźle również jest zgodna z tym układem współrzędnych (patrz rysunek 01).
Pytanie
Czy w module dodatkowym RF‑FOUNDATION Pro mogę obrócić fundament wokół osi Z?
