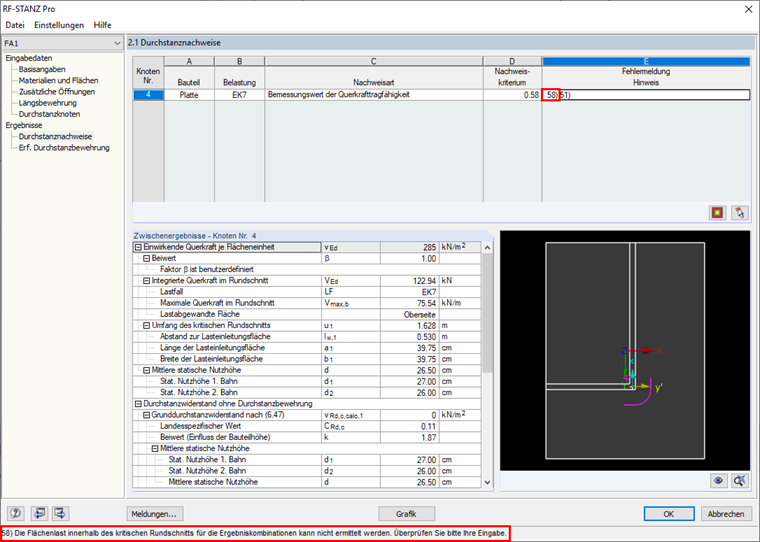

En RF-PUNCH Pro, recibo el mensaje n. ° 58 según el cual no es posible determinar la carga superficial dentro de la sección crítica para las combinaciones de resultados. ¿De dónde viene este mensaje? ¿Cómo puedo evitarlo?

Respuesta

Si se determina la carga de punzonamiento a partir de los esfuerzos cortantes en el perímetro crítico en RF-PUNCH Pro, la esquina inferior derecha del cuadro de diálogo de entrada 1.5 ofrece la opción para considerar la "Carga superficial dentro del perímetro crítico".


Al seleccionar la opción "Determinar", el programa requiere una situación de carga única. Esta situación de carga única no se da al aplicar la combinación de resultados (CR). Por lo tanto, recibirá el mensaje mencionado núm. 58.

Puede solucionar este problema definiendo manualmente la carga de área dentro del perímetro crítico o usando las combinaciones de carga (CO) en lugar de con las combinaciones de resultados (CR).

Palabras clave

Punzonamiento Esquina de muro Extremo de muro Mensaje núm.58 58 Perímetro crítico
