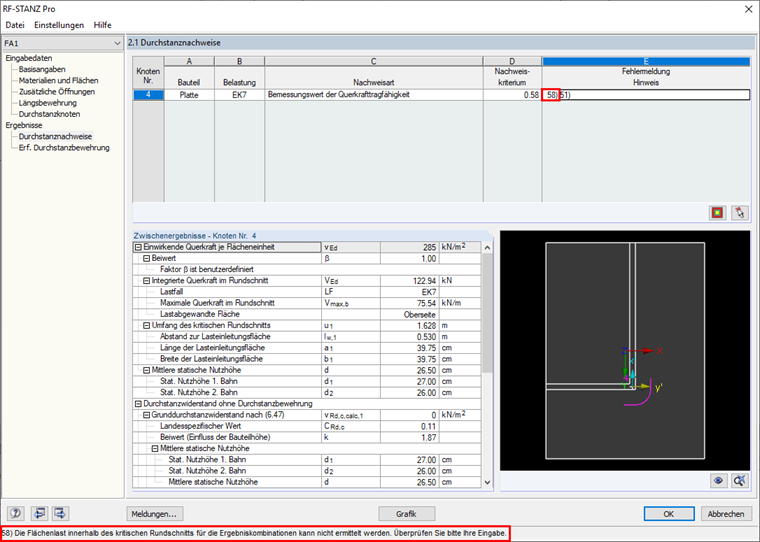

Obdržím zprávu č. V RF-PUNCH Pro. 58, kde nelze určit plochu nabitou v rámci kritického kontrolního obvodu pro kombinace výsledků. Odkud pochází tato zpráva? Jak se jim lze vyhnout?

Odpověď

Jakmile se zatížení na protlačení v modulu RF-PUNCH Pro určí ze smykových sil v kritickém kontrolovaném obvodu, nastaví se v pravém dolním rohu vstupního dialogu 1.5 možnost "Zohlednit zatížení na plochu v rámci kritického kontrolního průměru".


Pokud vybereme možnost "Stanovit", je třeba, aby program vykazoval jedinečnou zatěžovací situaci. Tato jedinečná zatěžovací situace se při zadání kombinace výsledků (RV) neuvažuje. Proto obdržíte uvedené hlášení č. 58.

Tento problém lze vyřešit ručním zadáním zatížení na plochu v kritickém obvodu nebo kombinací výsledků (RC) namísto kombinací zatížení (KZ).

Klíčová slova

Děrování Kloub na stěnu Na konci stěny Zpráva 58 58 Plošné zatížení Kritický obvod
