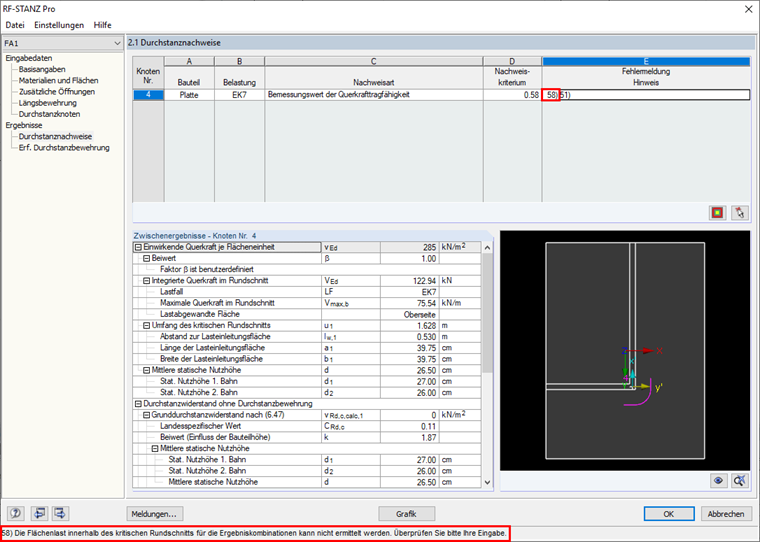

Ich erhalte in RF-STANZ Pro die Meldung Nr. 58 wonach die Flächenlast innerhalb des kritischen Rundschnitts für die Ergebniskombinationen nicht ermittelt werden kann. Woher kommt diese Meldung? Und wie kann ich diese umgehen?

Antwort

Sobald die Durchstanzlast in RF-STANZ Pro aus den Querkräften im kritischen Rundschnitt ermittelt werden sollen, steht Ihnen im Eingabedialog 1.5 am unteren Ende die Option "Flächenlast innerhalb des kritischen Rundschnitts berücksichtigen" zur Verfügung.


Wenn Sie die Option "Ermitteln" auswählen, benötigt das Programm eine eindeutige Lastsituation. Diese eindeutige Lastsituation ist beim Ansatz der Ergebniskombination (EK) nicht gegeben. Daher erhalten Sie die angesprochene Meldung Nr. 58.

Sie können das Problem umgehen, indem Sie die Flächenlast innerhalb des kritischen Rundschnitts entweder manuell vorgeben oder anstatt mit den Ergebniskombinationen (EK's) mit den Lastkombinationen (LK's) rechnen.

Schlüsselwörter

Durchstanzen Wandecke Wandende Meldung 58 58 Flächenlast kritischer Rundschnitt
