¿Por qué se eliminan a veces los resultados en RFEM/RSTAB cuando los datos se exportan a Revit?

Respuesta

La interfaz entre Dlubal y Revit funciona internamente con los denominados identificadores únicos globales ("Global Unique Identifiers"-GUID). Revit asigna un GUID a cada objeto. Durante la importación y exportación, este GUID se transfiere a través de la interfaz y se agrega al objeto Dlubal correspondiente (barra, superficie, etc.). Mediante el uso de GUID, puede llevar a cabo actualizaciones en ambas direcciones con sólo los objetos que deban actualizarse que se vean afectados por los cambios. Otros objetos no se verán afectados. Esto resulta en una mejor compatibilidad durante el intercambio de datos.

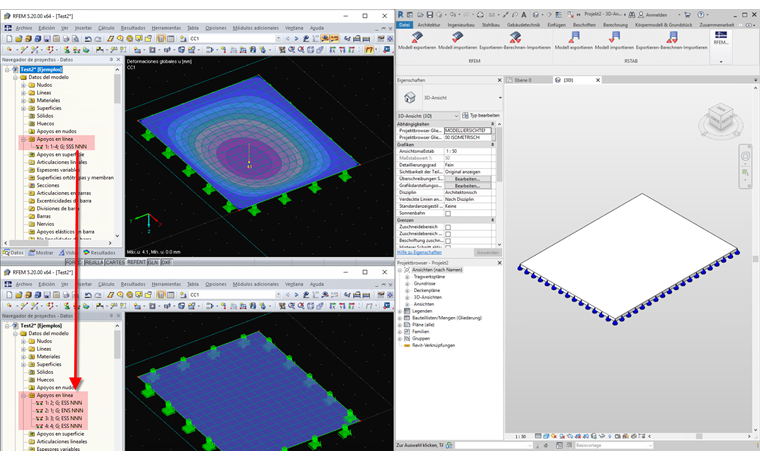

La comparación asume que cada objeto en Revit tiene uno equivalente correspondiente en la aplicación Dlubal. Por ejemplo, Revit trata individualmente cada apoyo en línea. Si en RFEM se asigna un tipo de apoyo en línea a varias líneas, se crean automáticamente duplicados del tipo de apoyo en línea al exportar a Revit en RFEM. Se asigna una línea a cada duplicado. Entonces, es posible una comparación 1:1 (ver figura).

Debido a la funcionalidad descrita de la interfaz con la modificación resultante de los datos del modelo Dlubal, no se puede descartar que se eliminen los resultados. Por lo tanto, se recomienda exportar el modelo a Revit antes de realizar el cálculo. Los resultados se pueden transferir retroactivamente en un segundo proceso de exportación.
