Proč jsou při exportu dat do programu Revit někdy smazány výsledky v programu RFEM/RSTAB?

Odpověď

Rozhraní mezi programy Dlubal Software a Revit interně pracuje s takzvanými globálními jednoznačnými identifikátory (GUID). V aplikaci Revit je každému objektu přiřazen identifikátor GUID. Během importu a exportu je toto GUID převedeno přes rozhraní a přiřazeno k příslušnému objektu společnosti Dlubal Software (prut, plocha atd.). Pomocí identifikátorů GUID lze provádět aktualizace v obou směrech, přičemž se aktualizují pouze objekty, kterých se změny týkají. Jiné objekty zůstávají nezměněny. Výsledkem je lepší kompatibilita při výměně dat.

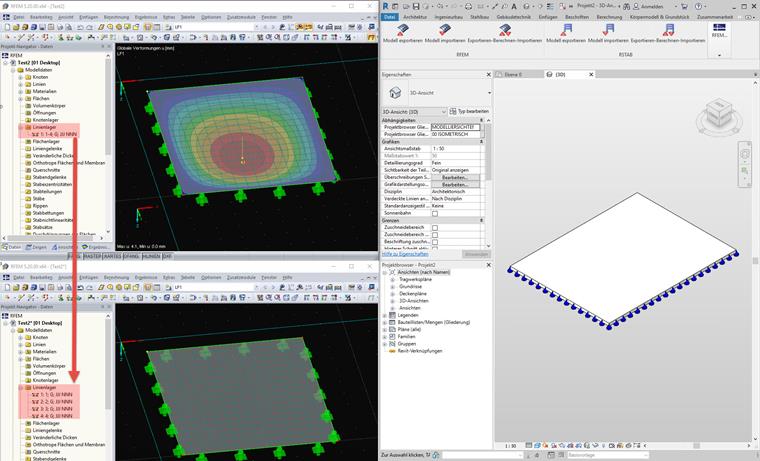

Porovnání předpokládá, že každý objekt v aplikaci Revit má v programu Dlubal Software odpovídající protějšek. Aplikace Revit například zachází individuálně s každou liniovou podporou. Pokud je některý typ liniové podpory v programu RFEM přiřazen několika liniím, při exportu do programu Revit v programu RFEM se tento typ liniové podpory automaticky duplikuje. Každému duplikátu je přiřazena linie. Poté je možné provést srovnání v poměru 1: 1 (viz obrázek).

Vzhledem k popsané funkčnosti rozhraní a výsledné úpravě dat z modelu společnosti Dlubal nelze vyloučit, že budou výsledky smazány. Proto doporučujeme model před exportem do programu Revit exportovat. Výsledky lze kombinovat do jednoho

Klíčová slova

Revit Výsledek GUID BIM
